Cách lắp bảng điện dân dụng thường bị xem là phần khó nhất khi sửa điện tại nhà, khiến nhiều người ngại tự làm vì sợ bị giật. Thực ra, công việc này không nguy hiểm nếu bạn hiểu cách bố trí bảng điện và tuân thủ quy tắc an toàn. Mỗi dây và thiết bị đều có vị trí, chức năng rõ ràng khi nắm được nguyên lý, bạn không còn phải “đấu mò”. Chỉ cần ngắt nguồn, kiểm tra bằng bút thử điện và làm theo sơ đồ chuẩn, bạn hoàn toàn có thể lắp bảng điện gia đình một cách an toàn và tự tin.

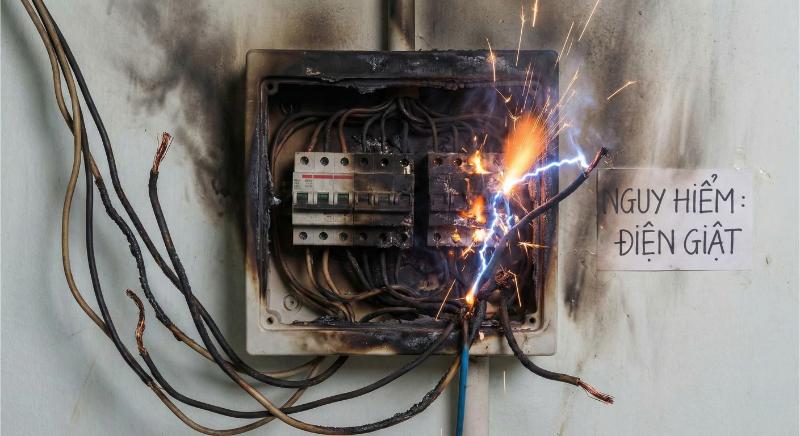

Vì sao lắp bảng điện sai có thể gây nguy hiểm?
Điện dân dụng tại Việt Nam dùng điện áp 220V, mức điện đủ gây bỏng nặng, tổn thương thần kinh, thậm chí đe dọa tính mạng nếu tiếp xúc trực tiếp. Vấn đề là tai nạn điện hiếm khi xảy ra ngay lúc bạn lắp đặt. Nó thường đến âm thầm, tích tụ theo thời gian, rồi bùng phát khi bạn không ngờ tới.
- Chập điện → cháy nổ: Hai dây chạm nhau hoặc mối nối lỏng tạo tia lửa. Nhiệt sinh ra liên tục khiến nhựa cách điện chảy ra và bốc cháy.
- Rò điện → giật điện: Dòng điện thoát ra vỏ thiết bị kim loại. Người chạm vào trở thành đường dẫn điện xuống đất.
- Quá tải → cháy dây, hỏng cầu dao: Dùng thiết bị vượt công suất khiến dây nóng lên như dây mayso, âm thầm đốt cháy lớp cách điện.
- Dòng điện không ổn định → hư đồ điện: Tivi, tủ lạnh, máy tính rất nhạy cảm với dao động điện áp.
Điều nguy hiểm nhất là: bảng điện vẫn có thể hoạt động bình thường trong thời gian dài, khiến bạn nghĩ mọi thứ ổn. Nhưng bên trong, các mối nối đang nóng dần lên mỗi ngày. Đến một thời điểm, chỉ cần một tia lửa nhỏ là đủ gây sự cố lớn.
Hiểu được rủi ro này không để bạn sợ, mà để bạn tôn trọng quy trình lắp đặt. Khi làm đúng kỹ thuật và kiểm tra kỹ từng bước, bạn loại bỏ gần như toàn bộ nguy cơ trên. Điện trở nên an toàn khi con người làm việc có kiến thức và kỷ luật.
Sai lầm phổ biến của người tự lắp bảng điện
Khi tự lắp bảng điện, phần lớn rủi ro không đến từ thiết bị mà đến từ những lỗi rất cơ bản. Người mới thường tập trung vào việc “đấu cho chạy được” mà quên rằng điện cần đúng kỹ thuật, không chỉ hoạt động tạm thời. Những sai sót nhỏ ban đầu có thể không gây hậu quả ngay, nhưng chúng âm thầm tích tụ thành nguy cơ cháy nổ hoặc giật điện.
- Nhầm dây nóng và dây nguội → thiết bị vẫn hoạt động nhưng luôn mang điện ngầm, nguy cơ giật cao
- Không nối dây tiếp đất → mất lớp bảo vệ khi xảy ra rò điện
- Dây đấu lỏng, không siết chặt → sinh nhiệt liên tục, dễ cháy
- Dùng cầu dao sai công suất → hệ thống không được bảo vệ khi quá tải
- Không kiểm tra bằng bút thử điện → thao tác trên mạch vẫn còn điện
Điểm nguy hiểm là các lỗi này hiếm khi gây sự cố ngay lập tức. Bảng điện vẫn hoạt động bình thường, khiến bạn tưởng mọi thứ ổn. Chính sự chủ quan đó mới là nguyên nhân của tai nạn. Tránh những sai lầm cơ bản này đồng nghĩa với việc bạn đã loại bỏ phần lớn rủi ro khi tự lắp bảng điện.
Vì sao người mới dễ gặp rủi ro?
Rủi ro khi tự làm điện không đến từ việc người mới “không đủ khéo”, mà đến từ khoảng trống kiến thức. Khi chưa hiểu hệ thống hoạt động ra sao, mọi thao tác đều dựa vào đoán. Điện không giống lắp đồ nội thất sai một bước có thể không hỏng ngay, nhưng hậu quả tích tụ theo thời gian.
- Không hiểu nguyên lý dòng điện: Người mới thường nhìn điện như một thứ “vô hình”. Họ không hình dung được dòng điện luôn cần một vòng kín để chạy. Vì vậy họ không nhận ra rằng chỉ cần đấu sai điểm cắt là thiết bị vẫn mang điện dù đã tắt công tắc.
- Không biết đọc sơ đồ mạch: Sơ đồ điện là bản đồ dẫn đường. Khi không đọc được sơ đồ, người làm chỉ đấu theo cảm tính hoặc bắt chước hình ảnh mà không hiểu ý nghĩa. Điều này dễ dẫn đến nối sai thứ tự hoặc bỏ sót dây bảo vệ.
- Tin rằng “đấu chạy là đúng”: Đây là bẫy tâm lý phổ biến. Đèn sáng lên khiến người mới nghĩ mình đã thành công. Nhưng điện có thể đang chạy trong trạng thái mất an toàn: dây nóng lộ ra, tiếp đất thiếu, mối nối yếu.
- Bỏ qua kiểm tra an toàn: Nhiều tai nạn xảy ra không phải lúc đấu dây, mà lúc chạm vào mạch tưởng đã ngắt điện. Không kiểm tra bằng bút thử điện đồng nghĩa với việc đặt cược vào may mắn.
Bảng điện gồm những bộ phận nào?
Một bảng điện dân dụng nhìn bên ngoài khá đơn giản, nhưng bên trong là một hệ thống phối hợp chặt chẽ. Mỗi bộ phận có một vai trò riêng, giống như các mắt xích trong dây chuyền bảo vệ và cấp điện. Hiểu đúng chức năng từng phần giúp bạn lắp đặt chính xác và tránh nhầm lẫn nguy hiểm.
| Bộ phận | Vai trò |
| Aptomat / cầu dao | Thiết bị bảo vệ quan trọng nhất. Nó tự động ngắt điện khi quá tải hoặc chập mạch để ngăn cháy nổ và bảo vệ người dùng. |
| Công tắc điện | Kiểm soát việc bật/tắt dòng điện đến đèn hoặc thiết bị. Công tắc đúng chuẩn phải cắt dây nóng để đảm bảo an toàn. |
| Ổ cắm điện | Cung cấp nguồn điện cho thiết bị gia dụng. Ổ cắm chất lượng kém dễ gây lỏng tiếp xúc và sinh nhiệt. |
| Dây điện | Con đường dẫn dòng điện. Dây phải đúng tiết diện, cách điện tốt và siết chặt tại điểm nối. |
| Hộp bảng điện | Khung bảo vệ toàn bộ hệ thống. Nó giữ linh kiện cố định và cách ly người dùng khỏi phần mang điện. |
Mỗi bộ phận không tồn tại độc lập chúng hoạt động như một hệ thống bảo vệ lẫn nhau. Chỉ cần một thành phần lắp sai vị trí hoặc sai chức năng, toàn bộ bảng điện có thể mất an toàn. Vì vậy, hiểu rõ vai trò từng bộ phận chính là bước đầu tiên để lắp đặt đúng kỹ thuật.

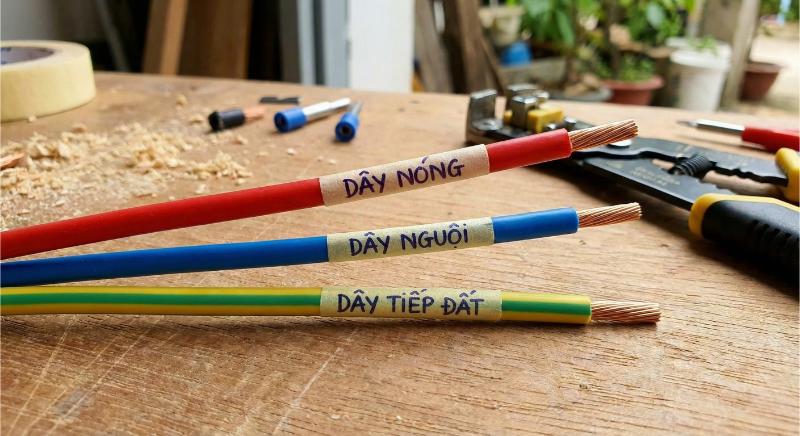

Phân biệt dây nóng – dây nguội – dây tiếp đất
Đây là phần quan trọng nhất khi lắp bảng điện. Nếu hiểu sai ba loại dây này, mọi thao tác phía sau đều tiềm ẩn rủi ro. Điện dân dụng không chỉ cần “chạy được”, nó phải chạy theo đúng hướng.
Trong hệ thống điện gia đình luôn tồn tại ba đường dây cơ bản:
- Dây nóng (L): mang điện áp 220V, là nguồn cấp điện trực tiếp cho thiết bị
- Dây nguội (N): đưa dòng điện quay về nguồn, giúp mạch khép kín
- Dây tiếp đất (E): xả dòng điện rò xuống đất để chống giật
Bạn có thể hình dung dây nóng là đường cấp năng lượng, dây nguội là đường hồi, còn dây tiếp đất là hệ thống bảo hiểm.
Sai lầm phổ biến nhất là nhầm dây nóng và dây nguội. Khi điều này xảy ra:
- Công tắc vẫn bật tắt bình thường
- Đèn vẫn sáng
- Nhưng thiết bị luôn mang điện ngầm
Điều đó có nghĩa: phần kim loại của thiết bị vẫn có điện dù bạn đã tắt công tắc. Chỉ cần chạm vào trong điều kiện ẩm hoặc tay trần, cơ thể bạn có thể trở thành đường dẫn điện xuống đất.
Còn dây tiếp đất không phải chi tiết phụ. Nó là lớp bảo vệ cuối cùng khi xảy ra rò điện. Nếu bỏ qua dây này, bạn đang loại bỏ cơ chế thoát hiểm của hệ thống.
Hiểu đúng ba loại dây giúp bạn kiểm soát dòng điện thay vì đoán mò. Và khi dòng điện nằm trong tầm kiểm soát, việc lắp bảng điện trở nên an toàn và có thể dự đoán được.

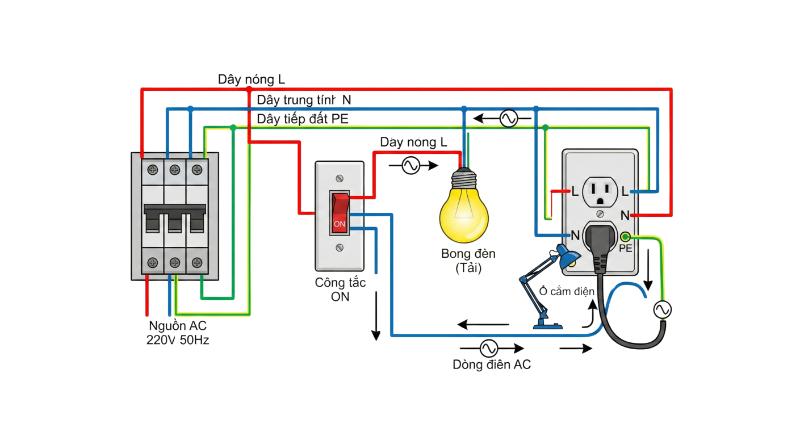

Nguyên lý hoạt động bảng điện dân dụng
Để lắp bảng điện an toàn, bạn không cần học vật lý phức tạp, chỉ cần hiểu một nguyên tắc cốt lõi: điện luôn chạy theo vòng kín. Trong nhà ở Việt Nam, nguồn điện là dòng điện xoay chiều (AC), và mọi thiết bị chỉ hoạt động khi mạch được khép kín hoàn chỉnh.

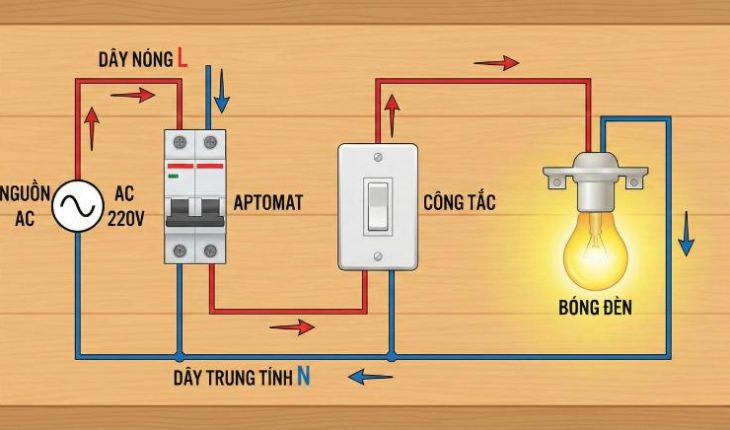

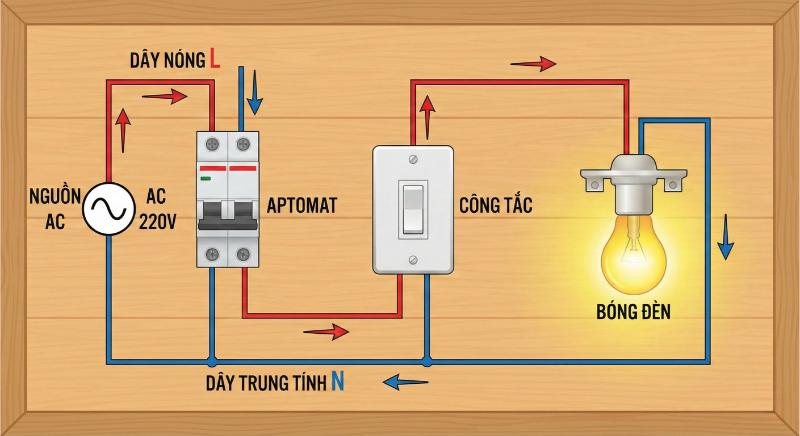

Đường đi của dòng điện luôn theo chu trình:
nguồn → dây nóng → thiết bị → dây nguội → nguồn
Dây nóng mang năng lượng đi vào thiết bị. Dây nguội đưa dòng điện quay trở lại. Khi công tắc đóng, mạch kín → thiết bị hoạt động. Khi công tắc mở, mạch hở → dòng điện dừng lại.
Điểm quan trọng nằm ở chỗ: công tắc phải ngắt dây nóng, không phải dây nguội.
Nếu đấu ngược:
- Thiết bị vẫn tắt khi bấm công tắc
- Nhưng bên trong vẫn còn điện
- Toàn bộ vỏ kim loại có thể mang điện ngầm
Điều này khiến việc sửa chữa hoặc chạm vào thiết bị trở nên nguy hiểm dù bạn nghĩ đã tắt nguồn.
Vì vậy mọi sơ đồ điện chuẩn kỹ thuật đều tuân theo ba nguyên tắc:
- Cắt dây nóng trước để đảm bảo thiết bị không còn điện
- Nối đất thiết bị kim loại để xả điện rò
- Dùng aptomat đúng công suất để bảo vệ quá tải
Khi hiểu nguyên lý này, bạn không còn đấu dây theo cảm tính. Bạn đang điều khiển dòng điện theo quy luật. Và đó chính là nền tảng giúp bạn đọc sơ đồ mạch dễ dàng hơn, đồng thời tránh được phần lớn lỗi nguy hiểm trong quá trình lắp đặt.

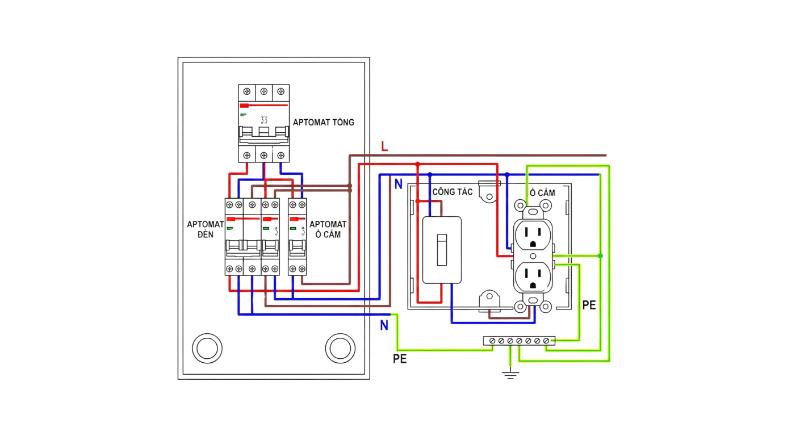

Cách vẽ sơ đồ lắp đặt mạch điện bảng điện
Muốn thực hiện đúng cách lắp bảng điện dân dụng, bước đầu tiên không phải đấu dây mà là vẽ sơ đồ lắp đặt mạch điện. Sơ đồ giống như bản đồ chỉ đường: nó giúp bạn xác định chính xác vị trí từng thiết bị, hướng đi của dây điện và thứ tự lắp ráp. Nhờ đó, quá trình thi công nhanh hơn, gọn gàng hơn và hạn chế sai sót nguy hiểm.
Một sơ đồ bảng điện đạt chuẩn cần đáp ứng các yêu cầu sau:
- Xác định vị trí bảng điện trong nhà sao cho thuận tiện sử dụng và dễ thao tác khi sửa chữa
- Làm rõ mục đích và chức năng của từng bảng điện (chiếu sáng, ổ cắm, tổng nguồn…)
- Quyết định hệ thống điện nổi hay điện âm tường trước khi thi công
- Bố trí phần tử mạch điện khoa học, đảm bảo an toàn và thẩm mỹ
Các bước vẽ sơ đồ lắp đặt bảng điện
Sau khi xác định nhu cầu sử dụng, bạn tiến hành vẽ sơ đồ theo trình tự sau:
Bước 1: Vẽ đường dây nguồn chính
→ Xác định điểm cấp điện từ nguồn tổng
Bước 2: Xác định vị trí bảng điện và thiết bị
→ Bóng đèn, ổ cắm, công tắc và thiết bị cần cấp điện
Bước 3: Bố trí phần tử trên bảng điện
→ Aptomat, công tắc, ổ cắm theo vị trí hợp lý
Bước 4: Vẽ cách nối dây theo sơ đồ nguyên lý
→ Đảm bảo cắt dây nóng, nối đất đúng chuẩn
Khi sơ đồ rõ ràng, việc lắp đặt trở thành thao tác kỹ thuật có kiểm soát, không còn đấu dây theo cảm tính. Đây chính là bước nền tảng giúp bạn lắp bảng điện an toàn, chính xác và chuyên nghiệp.
Hướng dẫn cách lắp bảng điện gia đình từng bước
Sau khi chuẩn bị đầy đủ dụng cụ và hoàn thành sơ đồ lắp bảng điện, bạn có thể bắt đầu thi công. Quy trình lắp đặt không phức tạp, nhưng cần làm đúng thứ tự để đảm bảo an toàn và tránh phải tháo lắp lại nhiều lần.

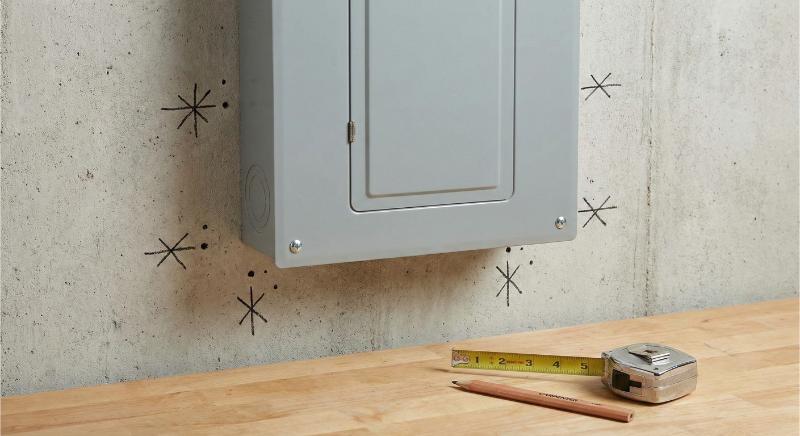

Bước 1: Vạch dấu vị trí thiết bị
Trước tiên, bố trí các thiết bị trên bảng điện theo đúng sơ đồ đã vẽ: aptomat, công tắc, ổ cắm… Khi đã xác định vị trí hợp lý, dùng bút đánh dấu các điểm cần khoan.
Việc vạch dấu giúp:
- Bảng điện cân đối, dễ sử dụng
- Khoan chính xác, không lệch vị trí
- Tránh khoan sai phải làm lại
Bước 2: Khoan lỗ bảng điện
Chọn máy khoan và mũi khoan phù hợp với vật liệu bảng điện. Các lỗ khoan dùng để bắt vít và luồn dây.
Lưu ý quan trọng:
- Khoan thẳng, không nghiêng
- Khoan đúng vị trí đã đánh dấu
- Không khoan quá rộng gây lỏng vít
Khoan chính xác giúp thiết bị cố định chắc chắn và dây đi gọn gàng.

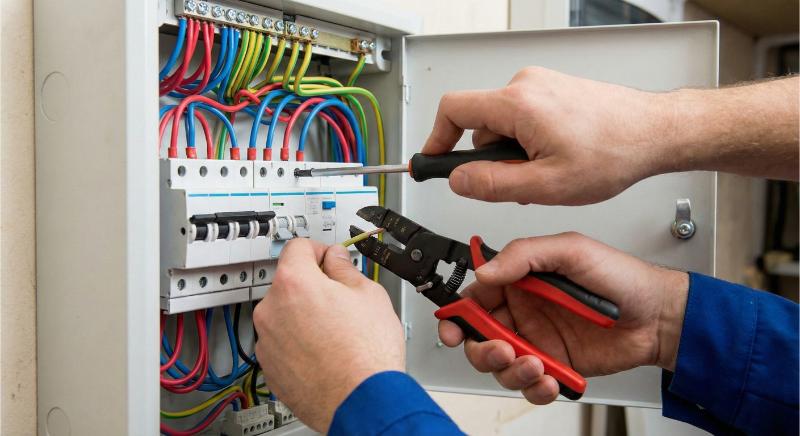

Bước 3: Nối dây mạch điện
Dựa trên sơ đồ mạch điện, tiến hành đấu nối dây. Đây là bước quyết định độ an toàn của toàn hệ thống.
Khi nối dây cần đảm bảo:
- Mối nối siết chặt
- Không để lộ lõi đồng
- Cắt đúng dây nóng theo sơ đồ
- Nối dây tiếp đất đầy đủ
Một mối nối chắc chắn sẽ không sinh nhiệt và không gây chập điện.
Bước 4: Lắp thiết bị vào bảng điện
Gắn các thiết bị như cầu dao, công tắc, ổ cắm vào đúng vị trí đã đánh dấu. Siết vít vừa đủ chặt để thiết bị không xê dịch.
Bạn có thể:
- Lắp thiết bị trước rồi nối dây
- Hoặc nối dây trước rồi lắp thiết bị
Thứ tự này không ảnh hưởng đến chất lượng, miễn là đấu đúng kỹ thuật.
Bước 5: Kiểm tra lại mạch điện
Đây là bước không được bỏ qua.
Sau khi hoàn tất lắp ráp:
- Kiểm tra lại toàn bộ mối nối
- Đảm bảo không còn dây lộ
- Bật nguồn thử nghiệm
- Quan sát hoạt động của thiết bị
Nếu bảng điện chạy ổn định, không nóng bất thường và công tắc hoạt động đúng, bạn đã lắp đặt thành công.
Khi thực hiện đúng quy trình trên, lắp bảng điện gia đình trở thành công việc kỹ thuật có kiểm soát, không phải việc mạo hiểm. An toàn nằm ở sự chính xác và kiểm tra kỹ lưỡng từng bước.
Lắp bảng điện dân dụng không phải là công việc mạo hiểm như nhiều người vẫn nghĩ. Nguy hiểm chỉ xuất hiện khi làm điện theo cảm tính, bỏ qua nguyên lý và xem nhẹ an toàn. Khi bạn hiểu rõ cấu tạo bảng điện, phân biệt đúng dây nóng – dây nguội – dây tiếp đất, nắm được nguyên lý dòng điện và tuân thủ quy trình từ vẽ sơ đồ đến kiểm tra cuối cùng, mọi thứ đều nằm trong tầm kiểm soát.
Điện không đòi hỏi bạn phải liều lĩnh, mà đòi hỏi kiến thức, sự cẩn thận và kỷ luật. Làm đúng ngay từ đầu không chỉ giúp bảng điện hoạt động ổn định, mà còn bảo vệ an toàn cho bạn, gia đình và toàn bộ thiết bị trong nhà. Nếu còn điểm nào chưa chắc, hãy dừng lại để kiểm tra, đó chính là cách làm điện an toàn nhất.
