Lựa chọn tiết diện dây dẫn điện theo công suất là bước quan trọng nhưng lại thường bị xem nhẹ khi lắp đặt hệ thống điện. Nhiều người chỉ quan tâm đến giá dây hoặc làm theo thói quen, mà không biết rằng chọn sai tiết diện có thể gây sụt áp, quá tải, thậm chí tiềm ẩn nguy cơ chập cháy.
Thực tế, chỉ cần hiểu đúng nguyên tắc và cách tính cơ bản, bạn hoàn toàn có thể chọn được loại dây dẫn vừa an toàn, vừa tiết kiệm chi phí, phù hợp cho nhà ở, cửa hàng hay nhà xưởng. Bài viết này sẽ giúp bạn nắm rõ cách lựa chọn tiết diện dây dẫn điện theo công suất một cách dễ hiểu, chính xác và áp dụng được ngay trong thực tế.
Vì sao cần lựa chọn đúng tiết diện dây dẫn điện theo công suất?
Trong thực tế, rất nhiều người vẫn lựa chọn dây điện dựa trên thói quen, kinh nghiệm cá nhân hoặc lời truyền miệng như “nhà trước dùng dây này vẫn ổn”. Cách làm này tưởng chừng tiết kiệm thời gian, nhưng lại tiềm ẩn nhiều rủi ro nghiêm trọng về lâu dài, đặc biệt khi nhu cầu sử dụng điện ngày càng tăng.
Rủi ro khi chọn sai tiết diện dây dẫn
Dây quá nhỏ: dễ nóng, sụt áp, làm hỏng thiết bị
Khi tiết diện dây nhỏ hơn mức cần thiết, dòng điện chạy qua sẽ lớn hơn khả năng chịu tải của dây. Điều này khiến dây nhanh nóng lên, điện áp tại thiết bị bị sụt giảm. Hậu quả là:
- Thiết bị hoạt động yếu hoặc chập chờn
- Động cơ, máy nén nhanh hỏng
- Hiệu suất sử dụng điện giảm rõ rệt
Dây quá tải lâu ngày: giảm tuổi thọ cách điện, tăng nguy cơ cháy nổ
Dây dẫn bị quá tải trong thời gian dài sẽ làm lớp cách điện nhanh lão hóa. Khi lớp cách điện suy giảm, nguy cơ rò điện, chập mạch và cháy nổ sẽ tăng cao, đặc biệt với dây đi âm tường hoặc trong ống kín.
Tổn hao điện năng: tiền điện tăng nhưng hiệu suất không cải thiện
Dây dẫn không phù hợp sẽ gây tổn hao điện năng trên đường truyền. Điều này đồng nghĩa với việc bạn phải trả tiền điện cao hơn, trong khi thiết bị vẫn không đạt hiệu suất như mong muốn. Đây là dạng chi phí “âm thầm” mà nhiều người không nhận ra.
Lợi ích khi tính toán đúng ngay từ đầu
Đảm bảo an toàn điện
Chọn đúng tiết diện dây giúp dòng điện luôn nằm trong ngưỡng cho phép. Hệ thống điện hoạt động an toàn hơn, giảm thiểu nguy cơ quá tải, chập cháy và sự cố ngoài ý muốn.
Thiết bị hoạt động ổn định
Khi điện áp ổn định và dòng điện phù hợp, các thiết bị điện sẽ vận hành đúng công suất thiết kế. Điều này giúp tăng tuổi thọ thiết bị và giảm tần suất hỏng hóc.
Tiết kiệm chi phí sửa chữa và thay thế về sau
Dù chi phí đầu tư ban đầu có thể cao hơn một chút, nhưng việc chọn đúng tiết diện dây ngay từ đầu sẽ giúp bạn:
- Tránh phải thay dây khi nâng tải
- Giảm chi phí sửa chữa hệ thống điện
- Hạn chế rủi ro gây thiệt hại lớn về tài sản
Các yếu tố cần biết trước khi lựa chọn tiết diện dây dẫn điện
Để lựa chọn đúng tiết diện dây dẫn điện theo công suất, bạn không thể chỉ nhìn vào một con số duy nhất. Trên thực tế, tiết diện dây chịu ảnh hưởng bởi nhiều yếu tố khác nhau. Hiểu rõ các yếu tố này sẽ giúp bạn tránh được tình trạng chọn dây quá nhỏ gây nguy hiểm hoặc chọn dây quá lớn gây lãng phí.
Công suất tiêu thụ của thiết bị
Công suất là yếu tố đầu tiên và quan trọng nhất khi lựa chọn tiết diện dây dẫn điện. Công suất thường được thể hiện bằng W (watt) hoặc kW (kilowatt), phản ánh mức điện năng mà thiết bị tiêu thụ khi hoạt động.
Tuy nhiên, khi tính toán, bạn cần phân biệt rõ:
- Công suất định mức: là công suất mà nhà sản xuất công bố, thiết bị có thể hoạt động ổn định trong thời gian dài.
- Công suất khi khởi động: là công suất tiêu thụ trong thời điểm thiết bị bắt đầu hoạt động, thường cao hơn công suất định mức.
Một số thiết bị như máy bơm, điều hòa, motor điện có dòng khởi động lớn, gấp 2–3 lần dòng làm việc bình thường. Nếu chỉ tính theo công suất định mức mà bỏ qua dòng khởi động, dây dẫn rất dễ bị quá tải ngay khi thiết bị vận hành.
Điện áp sử dụng
Điện áp là yếu tố quyết định trực tiếp đến dòng điện chạy trong dây dẫn. Hiện nay, hệ thống điện phổ biến gồm hai loại:
- Điện 1 pha (220V): thường dùng trong nhà ở, căn hộ, cửa hàng nhỏ.
- Điện 3 pha (380V): dùng cho nhà xưởng, máy móc công suất lớn và hệ thống sản xuất.
Với cùng một mức công suất, điện áp càng cao thì dòng điện càng nhỏ. Do đó, điện 1 pha và điện 3 pha sẽ có cách tính dòng điện và lựa chọn tiết diện dây dẫn khác nhau. Nếu áp dụng sai công thức, kết quả tính toán sẽ không chính xác và tiềm ẩn rủi ro về an toàn.
Chiều dài dây dẫn và điều kiện lắp đặt
Chiều dài dây dẫn ảnh hưởng trực tiếp đến hiện tượng sụt áp. Dây càng dài thì điện trở càng lớn, làm điện áp tại thiết bị giảm xuống. Khi sụt áp vượt mức cho phép, thiết bị sẽ hoạt động kém hiệu quả và nhanh hư hỏng.
Ngoài ra, điều kiện lắp đặt cũng rất quan trọng:
- Dây đi âm tường, đi trong ống kín thường khó tản nhiệt.
- Dây đi nổi hoặc ngoài trời có khả năng tản nhiệt tốt hơn.
Với dây đi âm hoặc trong ống, bạn nên chọn tiết diện lớn hơn so với tính toán lý thuyết để đảm bảo dây không bị quá nóng khi hoạt động lâu dài.

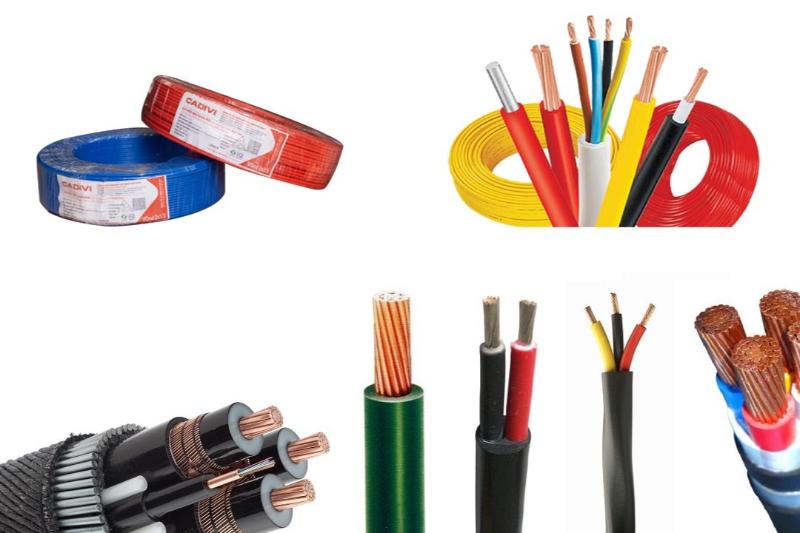

Vật liệu dây dẫn
Vật liệu dây dẫn quyết định khả năng dẫn điện và độ bền của dây.
- Dây đồng: có khả năng dẫn điện tốt, độ bền cao, chịu tải ổn định và được sử dụng phổ biến nhất trong hệ thống điện dân dụng và công nghiệp.
- Dây nhôm: có giá thành thấp hơn nhưng khả năng dẫn điện kém hơn dây đồng. Để chịu cùng một mức tải, dây nhôm cần tiết diện lớn hơn so với dây đồng.
Trong các công trình yêu cầu độ an toàn cao và hoạt động ổn định lâu dài, dây đồng vẫn là lựa chọn ưu tiên.
Công thức tính lựa chọn tiết diện dây dẫn điện theo công suất
Sau khi đã xác định công suất thiết bị và các yếu tố liên quan, bước tiếp theo là tính toán dòng điện và lựa chọn tiết diện dây dẫn phù hợp. Phần này là nền tảng kỹ thuật quan trọng, giúp bạn tránh chọn dây theo cảm tính.
Công thức tính dòng điện từ công suất
Muốn chọn đúng tiết diện dây dẫn, trước hết bạn cần xác định dòng điện (I) chạy trong dây. Dòng điện phụ thuộc vào công suất thiết bị và điện áp sử dụng.
Với điện 1 pha (220V)
Công thức tính như sau:
I = P / U
Trong đó:
- I là dòng điện, đơn vị ampe (A)
- P là công suất tiêu thụ của thiết bị, đơn vị watt (W)
- U là điện áp sử dụng, đơn vị volt (V)
Công thức này thường được áp dụng cho nhà ở, căn hộ và cửa hàng nhỏ sử dụng điện 1 pha 220V.
Với điện 3 pha (380V)
Đối với hệ thống điện 3 pha, công thức tính dòng điện sẽ khác:
I = P / (√3 × U × cosφ)
Trong đó:
- √3 là hằng số xấp xỉ 1,732
- cosφ là hệ số công suất của thiết bị
Trong thực tế, nếu không có thông số chính xác từ nhà sản xuất, cosφ thường lấy từ 0,8 đến 0,85. Đây là khoảng giá trị phổ biến cho nhiều loại động cơ và thiết bị công nghiệp.
Điện 3 pha có ưu điểm là với cùng một công suất, dòng điện sẽ nhỏ hơn so với điện 1 pha. Nhờ đó, tiết diện dây dẫn có thể tối ưu hơn nếu tính toán đúng.
Công thức xác định tiết diện dây dẫn
Sau khi đã tính được dòng điện, bước tiếp theo là xác định tiết diện dây dẫn (S) sao cho dây chịu được dòng điện đó một cách an toàn.
Công thức sử dụng là:
S = I / J
Trong đó:
- S là tiết diện dây dẫn, đơn vị mm²
- I là dòng điện chạy trong dây, đơn vị A
- J là mật độ dòng điện cho phép
Mật độ dòng điện cho phép thể hiện khả năng chịu tải của dây trên mỗi đơn vị tiết diện. Giá trị này phụ thuộc vào vật liệu dây dẫn.
Giá trị mật độ dòng điện thường dùng
Trong thực tế thi công, các giá trị J thường được sử dụng như sau:
Dây đồng: từ 6 đến 8 A/mm²
→ Dẫn điện tốt, tản nhiệt hiệu quả, được dùng phổ biến trong nhà ở và công nghiệp.
Dây nhôm: từ 4 đến 5 A/mm²
→ Dẫn điện kém hơn dây đồng, cần tiết diện lớn hơn để chịu cùng một mức dòng điện.
Khi điều kiện lắp đặt không thuận lợi, như dây đi âm tường, đi trong ống kín hoặc làm việc liên tục, nên chọn giá trị J thấp để tăng độ an toàn.
Bảng tra lựa chọn tiết diện dây dẫn điện theo công suất
Trong thực tế, không phải ai cũng có thời gian hoặc kiến thức để tính toán dòng điện và tiết diện dây dẫn theo công thức. Vì vậy, bảng tra tiết diện dây dẫn điện theo công suất là giải pháp nhanh, tiện lợi và được sử dụng rất phổ biến trong thi công điện dân dụng và công nghiệp.
Bảng tra lựa chọn tiết diện dây dẫn điện theo công suất – điện 1 pha (220V)
Bảng dưới đây giúp bạn lựa chọn nhanh tiết diện dây dẫn điện theo công suất đối với hệ thống điện 1 pha 220V, thường gặp trong nhà ở, căn hộ và cửa hàng nhỏ. Chỉ cần xác định tổng công suất thiết bị đang sử dụng, bạn có thể đối chiếu để chọn tiết diện dây đồng phù hợp mà không cần tính toán phức tạp.
| Công suất tải (kW) | Dòng điện ước tính (A) | Tiết diện dây đồng khuyến nghị (mm²) | Ứng dụng thực tế phổ biến |
| 1.0 | ~4.5 | 1.0 – 1.5 | Chiếu sáng, ổ cắm đơn lẻ |
| 1.5 | ~7 | 1.5 | Bình nóng lạnh nhỏ |
| 2.5 | ~11 | 2.5 | Điều hòa 9000 BTU |
| 3.0 | ~14 | 2.5 | Điều hòa 12000 BTU |
| 4.0 | ~18 | 4 | Bếp điện đơn |
| 5.0 | ~23 | 4 | Bếp từ, máy giặt công suất lớn |
| 7.0 | ~32 | 6 | Đường cấp chính nhà ở |
| 10.0 | ~45 | 10 | Nhà nhiều tầng, tải lớn |
Bảng tra lựa chọn tiết diện dây dẫn điện theo công suất – điện 3 pha (380V)
Bảng sau được xây dựng để tham khảo lựa chọn tiết diện dây dẫn điện cho hệ thống điện 3 pha 380V, áp dụng cho nhà xưởng và máy móc công suất lớn. Bảng giúp người dùng nhanh chóng xác định tiết diện dây đồng phù hợp theo từng mức công suất, trong điều kiện tải cân bằng và lắp đặt tiêu chuẩn.
| Công suất tải (kW) | Dòng điện mỗi pha (A) | Tiết diện dây đồng khuyến nghị (mm²) | Ứng dụng thực tế |
| 5 | ~8 | 2.5 | Máy nhỏ, quạt công nghiệp |
| 7.5 | ~11 | 4 | Motor bơm nước |
| 10 | ~15 | 4 | Máy nén khí nhỏ |
| 15 | ~23 | 6 | Motor công suất trung bình |
| 20 | ~30 | 6 | Máy sản xuất liên tục |
| 30 | ~45 | 10 | Dây cấp phân xưởng |
| 40 | ~60 | 16 | Máy CNC, máy ép |
| 55 | ~80 | 25 | Hệ thống tải lớn |
| 75 | ~115 | 35 | Đường trục chính nhà xưởng |
Những sai lầm phổ biến khi lựa chọn tiết diện dây dẫn điện
Trong quá trình thiết kế và lắp đặt hệ thống điện, nhiều sự cố không xuất phát từ thiết bị mà đến từ việc lựa chọn sai tiết diện dây dẫn. Phần lớn các sai lầm này đều bắt nguồn từ thói quen, tâm lý tiết kiệm chi phí ban đầu hoặc thiếu hiểu biết về kỹ thuật điện.
Chọn dây theo “kinh nghiệm” thay vì tính toán
Nhiều người lựa chọn dây điện dựa trên kinh nghiệm cá nhân hoặc lời khuyên truyền miệng như “nhà trước dùng dây này vẫn chạy tốt”. Cách làm này không phản ánh đúng công suất thực tế và điều kiện sử dụng hiện tại.
Hậu quả thường gặp là:
- Dây không đáp ứng được tải khi nhu cầu sử dụng điện tăng
- Thiết bị hoạt động không ổn định
- Phải thay dây sau một thời gian ngắn, gây tốn kém chi phí
Việc tính toán dựa trên công suất và dòng điện luôn chính xác và an toàn hơn so với cảm tính.
Không tính hệ số dự phòng
Một sai lầm phổ biến khác là chọn dây vừa đủ theo công suất hiện tại, không chừa hệ số dự phòng. Trong khi đó, nhu cầu sử dụng điện thường tăng theo thời gian do:
- Lắp thêm thiết bị mới
- Thiết bị nâng cấp công suất cao hơn
- Thay đổi mục đích sử dụng công trình
Nếu không có dự phòng, dây dẫn sẽ nhanh chóng rơi vào tình trạng quá tải. Vì vậy, khi lựa chọn tiết diện dây, luôn nên dự phòng thêm 20–30% so với kết quả tính toán.
Bỏ qua sụt áp khi dây dẫn dài
Khi dây dẫn có chiều dài lớn, điện trở tăng lên và gây ra hiện tượng sụt áp. Nếu không tính đến yếu tố này:
- Điện áp tại thiết bị thấp hơn mức cần thiết
- Thiết bị hoạt động yếu, nóng, nhanh hỏng
- Hiệu suất sử dụng điện giảm rõ rệt
Sai lầm này thường xảy ra ở nhà có nhiều tầng, nhà xưởng hoặc công trình có dây dẫn đi xa từ nguồn cấp. Trong những trường hợp này, cần tăng tiết diện dây để hạn chế sụt áp.
Dùng dây kém chất lượng để giảm chi phí
Một số người lựa chọn dây điện giá rẻ, không rõ nguồn gốc hoặc tiết diện không đúng chuẩn để tiết kiệm chi phí ban đầu. Tuy nhiên, dây kém chất lượng thường có:
- Lõi dẫn điện nhỏ hơn công bố
- Lớp cách điện mỏng, dễ lão hóa
- Khả năng chịu tải kém
Hậu quả là hệ thống điện nhanh xuống cấp, nguy cơ chập cháy cao và chi phí sửa chữa về sau có thể lớn hơn rất nhiều so với khoản tiết kiệm ban đầu.
Lựa chọn tiết diện dây dẫn điện theo công suất là yếu tố then chốt để đảm bảo an toàn, ổn định và tiết kiệm chi phí cho hệ thống điện. Chọn sai tiết diện có thể gây sụt áp, quá tải, hư hỏng thiết bị và tiềm ẩn nguy cơ chập cháy.
Chỉ cần xác định đúng công suất, điện áp, điều kiện lắp đặt và áp dụng công thức hoặc bảng tra phù hợp, bạn hoàn toàn có thể chọn được dây dẫn vừa đủ dùng, an toàn và bền lâu. Đầu tư đúng ngay từ đầu luôn là cách hiệu quả nhất để tránh rủi ro và chi phí phát sinh về sau.
