Nước tầng trên chảy yếu, bình nóng lạnh không kích hoạt hay máy giặt báo lỗi thiếu áp? Rất nhiều gia đình gặp tình trạng này và giải pháp phổ biến là lắp máy bơm tăng áp. Tuy nhiên, hiệu quả có bền hay không lại phụ thuộc vào sơ đồ lắp máy bơm nước tăng áp có đúng kỹ thuật hay không. Chỉ cần đặt sai vị trí, thiếu van một chiều hoặc tính sai áp suất nước, bạn có thể khiến bơm chạy liên tục, tốn điện hoặc thậm chí cháy motor. Dưới đây là hướng dẫn chi tiết giúp bạn lắp đúng ngay từ đầu.
Vì sao cần lắp máy bơm tăng áp đúng kỹ thuật?
Nhiều gia đình chỉ quan tâm mua máy công suất lớn mà bỏ qua cách lắp đặt. Thực tế, máy bơm tăng áp chỉ phát huy hiệu quả khi được lắp đúng theo sơ đồ kỹ thuật chuẩn. Nếu sai vị trí, thiếu linh kiện hoặc tính sai áp suất nước, hệ thống không những không mạnh hơn mà còn dễ hư hỏng, tốn điện và giảm tuổi thọ.

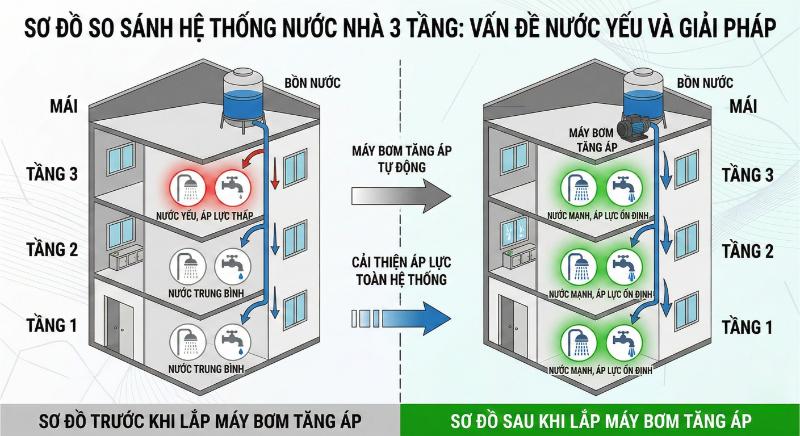

Sơ đồ so sánh hệ thống nước của nhà 3 tầng
Áp suất nước không đủ cho nhà cao tầng
Nước từ bồn mái chảy xuống nhờ trọng lực. Càng xa nguồn nước, áp lực càng suy giảm. Vì vậy:
- Tầng 3–4 thường xảy ra tình trạng nước yếu
- Khi mở đồng thời 2 phòng tắm, áp lực giảm rõ rệt
- Bình nóng lạnh có thể không kích hoạt do thiếu áp
Áp suất nước đo bằng bar:
- 1 bar ≈ đẩy nước cao khoảng 10 mét
- Nhà 3 tầng (~9–12m) cần tối thiểu 1–1.5 bar để sử dụng ổn định
Nếu cột áp không đủ, vòi sen chỉ “phun sương”, trải nghiệm sinh hoạt giảm đáng kể.
Lắp sai có thể làm cháy máy
Rất nhiều sự cố xuất phát từ những lỗi cơ bản khi lắp đặt:
- Đặt máy cao hơn nguồn nước
- Không lắp van một chiều
- Không mồi nước trước khi vận hành
Hậu quả có thể xảy ra:
- Bơm chạy khan → cháy motor
- Máy không tự ngắt, chạy liên tục
- Điện năng tiêu thụ tăng cao
- Hỏng cả hệ thống ống
Chỉ tìm “cách lắp” theo vài bước đơn giản là chưa đủ. Bạn cần hiểu nguyên lý vận hành để lắp theo sơ đồ lắp máy bơm nước tăng áp đúng chuẩn.
Sai vị trí làm giảm tuổi thọ máy
Máy bơm không phải cứ gắn vào đường ống là xong. Vị trí đặt ảnh hưởng trực tiếp đến:
- Độ ổn định của áp suất nước
- Độ ồn và độ rung
- Tuổi thọ linh kiện như rơ le áp suất, công tắc áp lực
Một hệ thống lắp đúng kỹ thuật sẽ:
- Bơm chạy êm
- Tự ngắt khi đóng vòi
- Không rò rỉ
- Không rung lắc
Chỉ cần đặt sai vị trí, máy có thể đóng – ngắt liên tục, gây hao mòn nhanh.
Lắp sai gây áp lực ngược và vỡ ống
Thiếu van một chiều là lỗi phổ biến nhưng nguy hiểm. Khi đó:
- Nước có thể chảy ngược về nguồn
- Tạo xung áp trong đường ống
- Làm bục mối nối, rò rỉ nước
Đặc biệt với hệ thống không có bồn, lắp trực tiếp vào đường ống tổng cần tính toán kỹ áp suất nước máy đầu vào để tránh quá áp.
Nguyên lý hoạt động của máy bơm tăng áp
Trước khi áp dụng bất kỳ sơ đồ lắp máy bơm nước tăng áp nào, bạn cần hiểu rõ cơ chế vận hành bên trong. Khi nắm được nguyên lý, bạn sẽ biết vì sao máy có thể tự ngắt, vì sao đôi khi bơm chạy liên tục và vì sao việc lắp sai vị trí lại gây hỏng hóc.

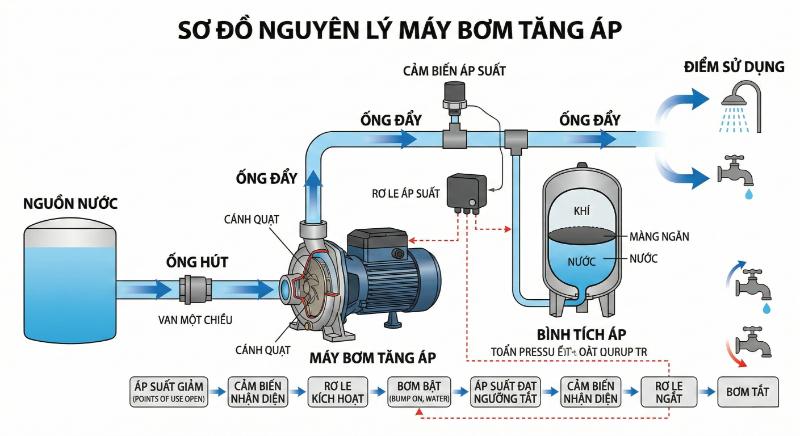

Sơ đồ nguyên lý máy bơm tăng áp
Áp suất nước đầu vào:
- Nếu quá thấp, máy dễ hút không đủ nước và xảy ra hiện tượng chạy khan.
- Nếu quá cao và không có van một chiều, có thể tạo áp lực ngược gây xung áp.
Công suất và cột áp của máy:
- Cột áp (m) quyết định khả năng đẩy nước lên cao bao nhiêu tầng.
- Công suất phải phù hợp với chiều cao nhà và số thiết bị sử dụng cùng lúc.
- Chọn sai công suất có thể gây thiếu áp hoặc quá áp, làm giảm tuổi thọ hệ thống.
Cảm biến áp lực hoặc rơ le áp suất:
- Khi mở vòi, áp suất giảm → cảm biến nhận biết → máy khởi động.
- Khi đóng vòi, áp tăng trở lại → đạt ngưỡng → máy tự ngắt.
- Nếu chỉnh sai hoặc lắp không đúng kỹ thuật, máy có thể không tự ngắt hoặc đóng – mở liên tục.
Tóm lại, hiểu đúng nguyên lý giúp bạn không chỉ lắp đặt theo hình vẽ mà còn kiểm soát được hiệu suất vận hành. Khi áp suất đầu vào ổn định, cột áp phù hợp và rơ le hoạt động chính xác, máy bơm tăng áp sẽ chạy êm, tiết kiệm điện và bền bỉ trong thời gian dài.
Máy bơm tăng áp cơ và điện tử khác gì?
Khi tìm hiểu sơ đồ lắp máy bơm nước tăng áp, nhiều người băn khoăn nên chọn loại cơ hay điện tử. Hai dòng này có nguyên lý kiểm soát áp suất khác nhau, kéo theo sự khác biệt về độ ồn, độ bền và chi phí. Hiểu rõ đặc điểm từng loại sẽ giúp bạn chọn đúng thiết bị cho nhu cầu thực tế, tránh tình trạng mua máy quá đắt nhưng không cần thiết hoặc chọn rẻ mà không phù hợp.
| Tiêu chí | Bơm tăng áp cơ | Bơm tăng áp điện tử |
| Cơ chế | Dùng rơ le áp suất cơ học | Dùng cảm biến điện tử và mạch điều khiển |
| Độ ồn | Cao hơn, có tiếng “cạch” khi đóng/ngắt | Êm hơn, vận hành mượt |
| Độ bền | Dễ sửa chữa, linh kiện đơn giản | Ổn định, nhưng khó sửa hơn khi hỏng |
| Giá thành | Thấp hơn | Cao hơn |
Nếu ưu tiên tiết kiệm chi phí và dễ sửa chữa, bơm tăng áp cơ là lựa chọn hợp lý. Nếu cần vận hành êm, hiện đại và ổn định hơn trong môi trường yêu cầu yên tĩnh, bơm tăng áp điện tử sẽ phù hợp hơn. Việc chọn đúng loại ngay từ đầu sẽ giúp hệ thống hoạt động hiệu quả và bền lâu theo nhu cầu sử dụng của gia đình bạn.

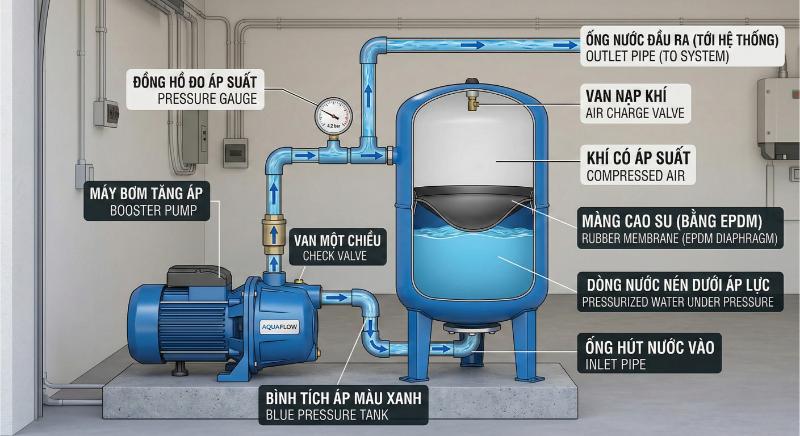

Vai trò của bình tích áp
Trong hệ thống máy bơm tăng áp, bình tích áp đóng vai trò như một “bộ đệm áp lực” giúp toàn bộ hệ thống vận hành ổn định hơn. Thay vì để máy bơm phải khởi động mỗi khi áp suất giảm nhẹ, bình sẽ tích trữ một lượng nước dưới áp lực ổn định và sử dụng lượng nước này trước.
Vai trò của bình tích áp
- Giảm số lần bật – tắt liên tục của máy: Bình tích áp chứa sẵn nước được nén dưới áp suất phù hợp. Khi bạn mở vòi nhẹ, nước từ bình sẽ được đẩy ra trước mà chưa cần máy bơm kích hoạt ngay lập tức. Điều này hạn chế tình trạng đóng – ngắt liên hồi.
- Giúp hệ thống vận hành êm hơn: Nhờ có lớp “đệm áp”, áp suất không tăng giảm đột ngột. Máy chạy mượt hơn, giảm rung và giảm tiếng ồn đáng kể.
- Tăng tuổi thọ motor và rơ le áp suất: Việc giảm số lần khởi động giúp motor bền hơn, đồng thời hạn chế hao mòn các linh kiện như rơ le áp suất hoặc cảm biến áp lực.
Bình tích áp đặc biệt cần thiết trong các trường hợp sau:
- Nhà có nhiều vòi nước mở cùng lúc
- Lắp bơm cho bình nóng lạnh (cần áp lực ổn định)
- Máy thường xuyên bật – tắt liên hồi
Tóm lại, bình tích áp không chỉ giúp nước ổn định hơn mà còn bảo vệ toàn bộ hệ thống khỏi hư hỏng do áp lực dao động. Nếu muốn máy bơm tăng áp vận hành bền bỉ và tiết kiệm điện lâu dài, đây là bộ phận nên được lắp đặt ngay từ đầu.
Các sơ đồ lắp máy bơm nước tăng áp phổ biến hiện nay
Khi thi công hệ thống nước, lựa chọn đúng sơ đồ lắp máy bơm nước tăng áp là yếu tố quyết định hiệu quả vận hành lâu dài. Chỉ cần sai một chi tiết nhỏ, bạn có thể gặp tình trạng bơm chạy liên tục không ngắt, máy rung kêu lớn hoặc nghiêm trọng hơn là cháy motor. Vì vậy, trước khi lắp đặt, hãy xác định rõ tình trạng thực tế của ngôi nhà để chọn phương án phù hợp.

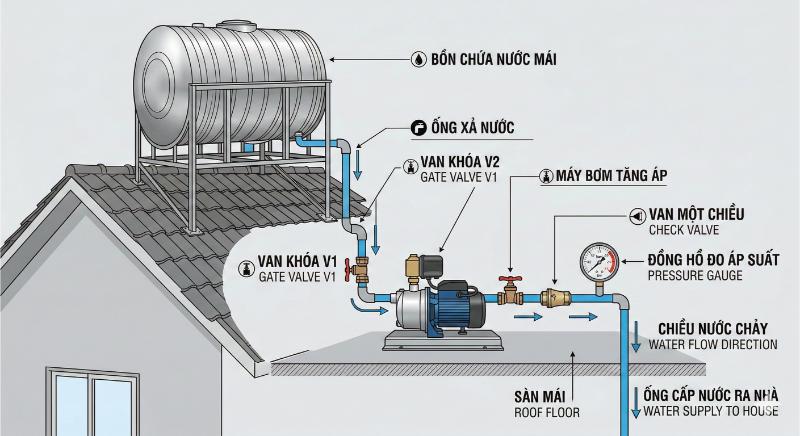

Sơ đồ lắp sau bồn nước (Phổ biến nhất cho nhà 2–4 tầng)
Đây là phương án được sử dụng nhiều nhất nhờ tính ổn định và an toàn cao. Phù hợp với nhà có bồn chứa nước trên mái, áp lực tự nhiên yếu ở tầng cao và hệ thống cấp nước riêng.
Một hệ thống chuẩn thường bao gồm: bồn chứa nước, van khóa tổng, van một chiều, máy bơm tăng áp, đồng hồ đo áp suất và đường ống cấp xuống các tầng.
Van một chiều là bộ phận bắt buộc. Nếu thiếu chi tiết này, nước có thể chảy ngược lên bồn, tạo áp lực ngược khiến bơm không tự ngắt. Nhờ có van một chiều, áp suất được giữ ổn định và motor được bảo vệ tốt hơn.
Khi lắp đặt, cần lưu ý:
- Máy phải đặt thấp hơn mực nước bồn.
- Khoảng cách từ bồn đến bơm càng ngắn càng tốt.
- Ống hút và ống đẩy phải lắp đúng chiều theo mũi tên trên thân bơm.
Nếu đặt máy cao hơn nguồn nước, nguy cơ chạy khan rất cao và có thể làm hỏng motor.

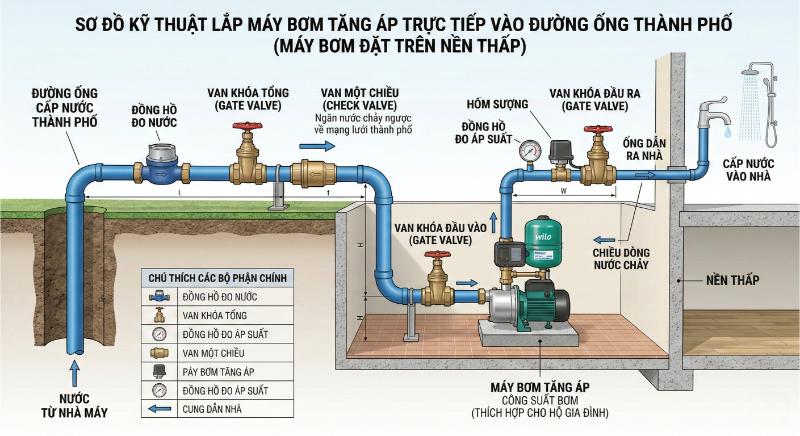

Sơ đồ lắp trực tiếp vào đường ống tổng (Không có bồn)
Phương án này thường áp dụng cho nhà không có bồn chứa, chung cư hoặc nhà phố sử dụng trực tiếp nước máy. Tuy nhiên, đây là cách lắp cần tính toán kỹ vì áp suất đầu vào thay đổi liên tục.
Nếu áp đầu vào thấp, bơm có thể không đủ nước và dễ chạy khan. Nếu áp đầu vào cao, hệ thống có thể chịu xung áp mạnh gây rung lắc và giảm tuổi thọ đường ống.
Do đó, bắt buộc phải lắp van một chiều và van khóa trước – sau máy. Tốt nhất nên bổ sung thêm bình tích áp để ổn định áp lực.
Ngoài ra, một số khu vực không cho phép lắp bơm trực tiếp vào đường ống chung vì có thể ảnh hưởng hệ thống cấp nước toàn khu và gây sụt áp cho các hộ khác. Bạn nên kiểm tra quy định địa phương trước khi thực hiện.

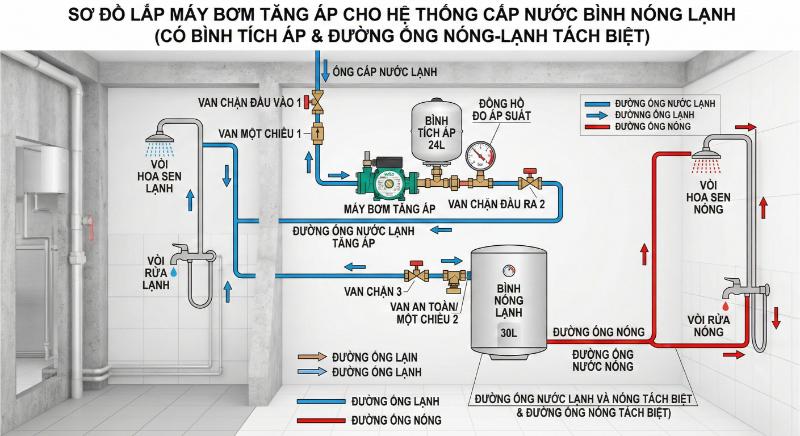

Sơ đồ lắp cho bình nóng lạnh
Trường hợp này thường gặp khi sen tắm yếu hoặc bình nóng lạnh không kích hoạt do thiếu áp suất.
Cách lắp đúng là đặt máy bơm trước nhánh cấp vào bình, đồng thời nên lắp thêm bình tích áp và sử dụng ống chịu nhiệt tốt.
Nếu không có bình tích áp, áp lực có thể tăng đột ngột khi đóng vòi, khiến bơm bật – tắt liên tục và làm giảm tuổi thọ rơ le áp suất. Bình tích áp giúp ổn định dòng chảy, giảm rung và giúp máy vận hành êm hơn.
Hướng dẫn lắp máy bơm tăng áp từng bước
Nếu bạn muốn tự thi công theo sơ đồ lắp máy bơm nước tăng áp, dưới đây là quy trình chi tiết để đảm bảo hệ thống hoạt động ổn định và an toàn. Làm đúng từng bước ngay từ đầu sẽ giúp tránh các lỗi như bơm không tự ngắt, chạy khan hoặc rung lắc mạnh.
Bước 1: Xác định vị trí đặt máy
Đây là bước quan trọng nhất vì vị trí đặt máy ảnh hưởng trực tiếp đến khả năng hút nước và độ bền của máy bơm nước.
Bạn cần đảm bảo:
Máy được đặt thấp hơn nguồn nước (bồn mái hoặc đường cấp). Điều này giúp nước tự chảy vào buồng bơm, tránh hiện tượng hút yếu hoặc chạy khan.
Nền đặt máy phải phẳng, chắc chắn và chịu lực tốt. Nền bê tông là lựa chọn phù hợp nhất.
Có đế cao su chống rung hoặc chân đệm giảm chấn để hạn chế rung lắc và tiếng ồn khi máy hoạt động.
Ngoài ra, nên đặt máy ở nơi khô ráo, thoáng khí và dễ bảo trì về sau.
Bước 2: Lắp van và đường ống đúng chiều
Sau khi cố định vị trí máy, tiến hành lắp hệ thống ống và van theo đúng kỹ thuật.
Các thao tác cần thực hiện:
- Lắp van một chiều trước đầu hút của máy để ngăn nước chảy ngược.
- Lắp van khóa trước và sau máy để tiện bảo trì hoặc thay thế khi cần.
- Quấn băng tan và siết chặt các mối nối để tránh rò rỉ nước.
- Kiểm tra kỹ mũi tên chỉ chiều nước trên thân bơm để đảm bảo lắp đúng hướng hút – đẩy.
Nếu lắp ngược chiều, máy có thể không hoạt động hoặc gây hỏng hệ thống.
Bước 4: Mồi nước và kiểm tra áp suất
Trước khi khởi động lần đầu, bắt buộc phải mồi nước cho máy.
Các bước thực hiện:
- Mở vít mồi nước trên thân bơm.
- Đổ đầy nước vào buồng bơm để tránh chạy khan.
- Đóng vít lại và khởi động thử.

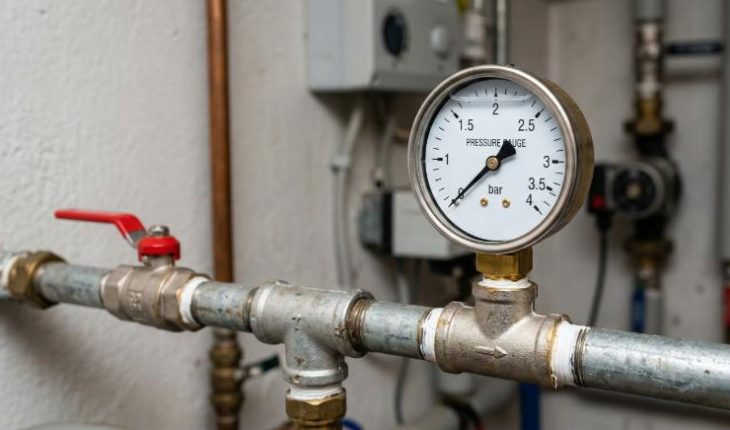

- Quan sát đồng hồ đo áp suất để kiểm tra mức áp đạt được.
Với nhà 2-3 tầng, mức áp suất ổn định thường nằm trong khoảng 1-2 bar. Nếu áp quá thấp hoặc dao động liên tục, cần kiểm tra lại hệ thống van và vị trí lắp.
5 lỗi lắp máy bơm tăng áp nguy hiểm nhất
Nhiều sự cố của máy bơm tăng áp không xuất phát từ chất lượng thiết bị mà đến từ lỗi lắp đặt. Điều đáng nói là những sai lầm này rất phổ biến nhưng lại ít được giải thích rõ ràng. Nếu bạn đang chuẩn bị thi công theo sơ đồ lắp máy bơm nước tăng áp, hãy đặc biệt chú ý 5 lỗi dưới đây để tránh mất tiền oan và hỏng hóc không đáng có.
- Không mồi nước trước khi chạy: Đây là lỗi nghiêm trọng nhất. Trước khi khởi động, buồng bơm bắt buộc phải được đổ đầy nước. Nếu bật máy khi chưa mồi nước, motor sẽ hoạt động trong tình trạng “chạy khan”, không được làm mát. Chỉ sau vài phút, nhiệt độ tăng cao có thể làm cháy motor hoàn toàn. Chi phí sửa chữa hoặc thay mới lúc này sẽ cao hơn rất nhiều so với việc thao tác đúng ngay từ đầu.
- Không lắp van một chiều: Van một chiều là bộ phận nhỏ nhưng có vai trò quyết định. Nếu không lắp, nước có thể chảy ngược về nguồn, làm mất áp lực và khiến bơm không tự ngắt khi đóng vòi. Hệ quả là máy chạy liên tục, tốn điện và nhanh hỏng rơ le áp suất. Đây là lỗi thường gặp khi người lắp muốn tiết kiệm chi phí hoặc thiếu hiểu biết về nguyên lý vận hành.
- Chọn sai công suất so với số tầng: Việc chọn sai công suất hoặc cột áp là nguyên nhân khiến hệ thống hoạt động không ổn định. Nếu máy quá yếu, nước vẫn không đủ mạnh ở tầng cao hoặc khi mở nhiều vòi cùng lúc. Ngược lại, nếu công suất quá lớn, áp lực vượt ngưỡng chịu tải của đường ống có thể gây rung lắc và hỏng mối nối. Chọn đúng thông số theo chiều cao nhà và nhu cầu sử dụng là điều bắt buộc.
- Đặt máy cao hơn nguồn nước: Máy bơm tăng áp nên được đặt thấp hơn nguồn nước để đảm bảo khả năng hút ổn định. Nếu đặt cao hơn bồn hoặc đường cấp, nước không thể tự chảy vào buồng bơm, dẫn đến hút yếu hoặc chạy khan. Về lâu dài, điều này làm motor nóng nhanh và giảm tuổi thọ thiết bị.
- Không chống rung: Nhiều người lắp máy trực tiếp xuống nền cứng mà không có đế cao su giảm chấn. Khi hoạt động, rung động sẽ truyền vào đường ống, gây tiếng ồn lớn và có thể làm nứt các mối nối. Chỉ một bộ đệm chống rung đơn giản cũng có thể giúp hệ thống vận hành êm hơn và bền hơn đáng kể.
Những lỗi trên tưởng chừng nhỏ nhưng lại ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của toàn bộ hệ thống. Khi lắp đúng theo sơ đồ lắp máy bơm nước tăng áp và tránh 5 sai lầm này, bạn sẽ tiết kiệm được rất nhiều chi phí sửa chữa về sau. Lắp đặt chuẩn ngay từ đầu luôn là giải pháp an toàn và kinh tế nhất.
Lắp đúng sơ đồ lắp máy bơm nước tăng áp không chỉ giúp nước mạnh hơn mà còn quyết định độ bền của toàn bộ hệ thống. Khi hiểu rõ áp suất đầu vào, chọn đúng cột áp và lắp đủ van một chiều, bình tích áp, máy sẽ vận hành êm, tự ngắt chính xác và tiết kiệm điện. Ngược lại, chỉ một sai sót nhỏ cũng có thể khiến bơm chạy liên tục, rung lắc và nhanh hỏng. Làm đúng ngay từ đầu luôn là giải pháp an toàn và kinh tế nhất cho gia đình bạn.
