Hộp kỹ thuật nước, còn gọi là hộp gen hoặc trục kỹ thuật, là không gian dùng để bố trí các đường ống cấp nước, thoát nước và thông hơi trong công trình. Hộp thường được đặt tại khu vực nhà vệ sinh, bếp hoặc vị trí có các trục đường ống đi qua nhiều tầng.
Kích thước hộp kỹ thuật không có một con số cố định cho mọi công trình. Kích thước thực tế phụ thuộc vào số lượng đường ống, đường kính ống, lớp bảo ôn, giá đỡ và khoảng trống cần thiết để kiểm tra, sửa chữa. Vì vậy, chủ nhà nên căn cứ vào bản vẽ cấp thoát nước thay vì lựa chọn kích thước theo kinh nghiệm cảm tính.
Hộp kỹ thuật nước là gì?

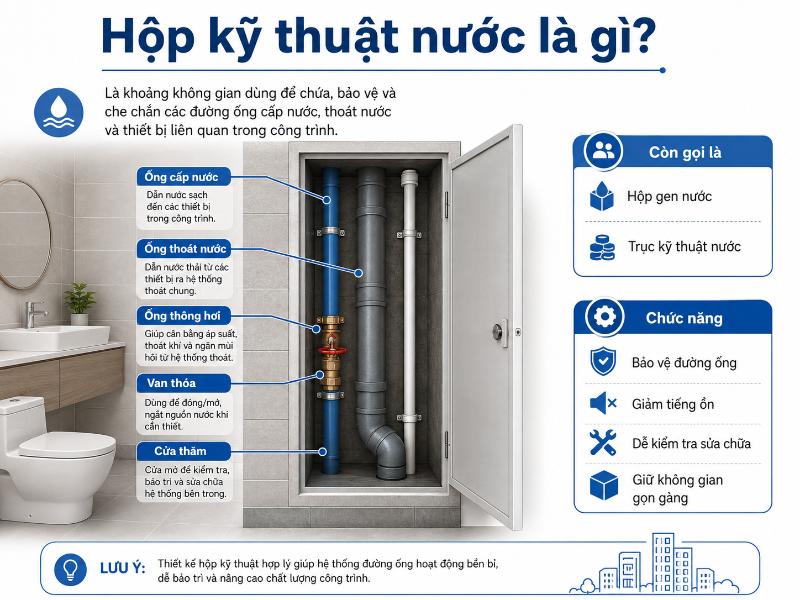

Hộp kỹ thuật nước là khoảng không gian dùng để chứa và bảo vệ các đường ống cấp nước, thoát nước, thông hơi cùng van khóa hoặc đồng hồ nước. Bộ phận này còn được gọi là hộp gen nước, trục kỹ thuật nước hoặc hộp kỹ thuật nhà vệ sinh.
Hộp kỹ thuật thường được làm bằng gạch, tấm xi măng hoặc vật liệu chịu ẩm. Bên ngoài có thể sơn hoặc ốp gạch để phù hợp với không gian.
Các chức năng chính gồm:
- Che chắn và bảo vệ đường ống.
- Giảm tiếng ồn khi nước chảy.
- Giữ phòng tắm, nhà bếp gọn gàng.
- Tập trung đường ống theo một trục.
- Thuận tiện kiểm tra và sửa chữa.
Hộp kỹ thuật được thiết kế đúng sẽ giúp hệ thống cấp thoát nước hoạt động ổn định và hạn chế phải đục phá khi sửa chữa.
Hộp kỹ thuật nước tiếng Anh là gì?
Hộp kỹ thuật nước trong tiếng Anh thường được gọi là:
- Plumbing shaft: Trục kỹ thuật cấp thoát nước.
- Pipe shaft: Trục chứa đường ống.
- Plumbing duct: Hộp chứa đường ống nước.
- Service shaft: Trục kỹ thuật dùng chung cho nhiều hệ thống.
Trong bản vẽ xây dựng, plumbing shaft là thuật ngữ được sử dụng phổ biến nhất.
Hộp kỹ thuật nước – thiết bị không thể thiếu cho mọi công trình
Hộp gen thường được đặt ở đâu?
Hộp gen thường được bố trí gần khu vực có nhiều thiết bị sử dụng nước, như:
- Góc nhà vệ sinh.
- Phía sau bồn cầu.
- Gần lavabo hoặc chậu rửa.
- Tường giữa hai nhà vệ sinh.
- Khu vực bếp hoặc giặt phơi.
- Gần trục kỹ thuật chung của tòa nhà.
Với nhà nhiều tầng, hộp kỹ thuật nên được đặt thẳng hàng giữa các tầng để đường ống ngắn, ít cút nối và thoát nước tốt hơn.
Không nên đặt hộp gen giữa phòng, chắn lối đi hoặc ở vị trí khó mở cửa kiểm tra. Vị trí hợp lý sẽ giúp thi công gọn hơn và thuận tiện khi bảo trì.
Hộp kỹ thuật nước chứa những gì?

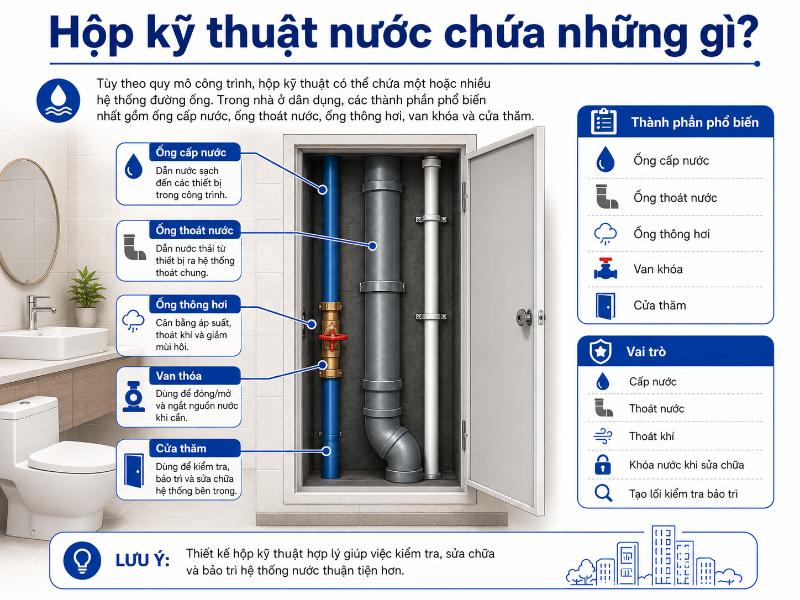

Tùy theo quy mô công trình, hộp kỹ thuật có thể chứa một hoặc nhiều hệ thống đường ống. Trong nhà ở dân dụng, các thành phần phổ biến nhất gồm ống cấp nước, ống thoát nước, ống thông hơi, van khóa và cửa thăm.
Ống thoát nước
Ống thoát nước dẫn nước thải từ các thiết bị vệ sinh về bể tự hoại, hố ga hoặc hệ thống thoát nước chung.
Bên trong hộp kỹ thuật thường có:
- Ống thoát bồn cầu.
- Ống thoát lavabo.
- Ống thoát sàn.
- Ống thoát nước tắm.
- Ống thoát máy giặt.
- Ống thoát nước bếp.
- Ống thoát nước mưa nếu thiết kế cho phép.
Ống thoát bồn cầu thường có đường kính lớn hơn các nhánh thoát nước khác. Vì vậy, đây là yếu tố ảnh hưởng đáng kể đến kích thước của hộp gen.
Các đoạn ống thoát ngang phải có độ dốc phù hợp để nước và chất thải di chuyển thuận lợi. Độ dốc quá nhỏ có thể gây đọng cặn, trong khi độ dốc quá lớn có thể làm nước chảy nhanh nhưng chất thải rắn không được cuốn trôi hết.
Ống thông hơi
Ống thông hơi giúp cân bằng áp suất trong hệ thống thoát nước, hỗ trợ nước thải lưu thông ổn định và hạn chế mùi hôi từ đường ống thoát ngược vào nhà.
Nếu thiếu đường thông hơi, hệ thống có thể xuất hiện các hiện tượng như:
- Bồn cầu phát ra tiếng ục ục khi xả.
- Nước trong lavabo hoặc phễu thoát sàn rút chậm.
- Mùi hôi xuất hiện dù thiết bị đã được vệ sinh.
- Nước trong bẫy ngăn mùi bị hút cạn.
- Áp suất trong đường ống thay đổi bất thường.
Ống thông hơi thường được nối với trục thoát chính và dẫn lên khu vực mái. Đầu ống phải đặt ở vị trí thông thoáng, hạn chế mùi quay trở lại cửa sổ hoặc khu vực sinh hoạt.
Van khóa và cửa thăm
Van khóa giúp cô lập từng khu vực của hệ thống cấp nước khi cần sửa chữa. Nhờ đó, kỹ thuật viên không phải ngắt toàn bộ nguồn nước của công trình.
Các vị trí van quan trọng nên có cửa thăm hoặc khoảng trống tiếp cận. Cửa thăm cũng cần được bố trí tại những nơi có:
- Van khóa nước.
- Đồng hồ nước.
- Mối nối quan trọng.
- Điểm chuyển hướng phức tạp.
- Nút kiểm tra đường ống thoát.
- Thiết bị cần bảo dưỡng định kỳ.
Kích thước cửa thăm phải đủ để quan sát và thao tác bằng dụng cụ. Không nên làm cửa quá nhỏ chỉ để đáp ứng yếu tố thẩm mỹ nhưng không thể sử dụng khi sửa chữa.
Kích thước hộp kỹ thuật nước bao nhiêu là phù hợp?
Không có một kích thước hộp kỹ thuật duy nhất áp dụng cho mọi công trình. Kích thước phù hợp phải được xác định dựa trên số lượng đường ống, đường kính ống, vị trí phụ kiện, lớp cách âm và nhu cầu bảo trì.
Khi tính toán, cần phân biệt rõ:
- Kích thước xây thô của hộp kỹ thuật.
- Kích thước thông thủy bên trong.
- Kích thước sau khi trát, chống thấm hoặc ốp gạch.
- Kích thước cửa thăm.
Chỉ tính theo kích thước bên ngoài có thể khiến không gian sử dụng thực tế bên trong bị thu hẹp sau khi hoàn thiện.
Tiêu chuẩn kích thước hộp kỹ thuật nước
Các yếu tố quyết định kích thước hộp kỹ thuật nước

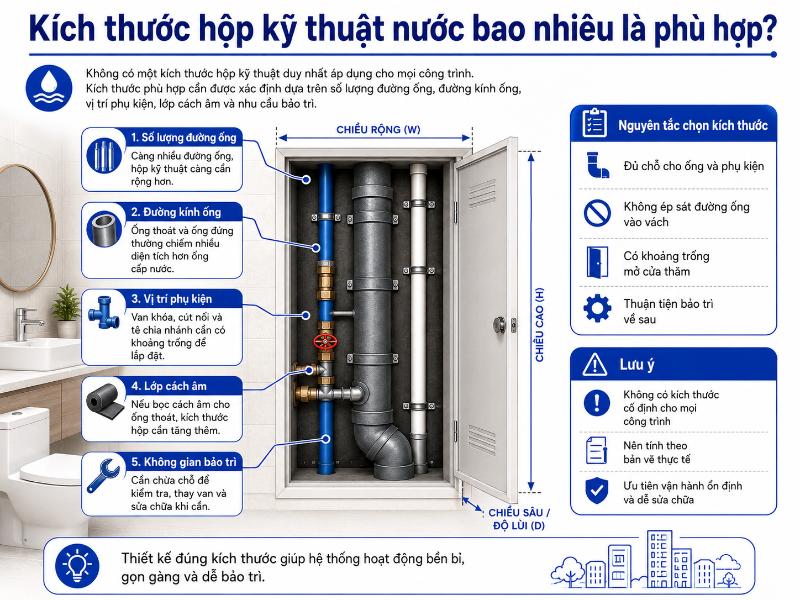

Kích thước hộp kỹ thuật nước không có một tiêu chuẩn cố định cho mọi công trình. Khi thiết kế, cần căn cứ vào số lượng đường ống, phụ kiện và không gian cần thiết để kiểm tra, sửa chữa.
- Số lượng đường ống: Hộp chứa nhiều đường cấp nước, thoát nước và thông hơi sẽ cần diện tích lớn hơn hộp chỉ có một ống thoát chính.
- Đường kính ống: Ống thoát bồn cầu, ống thoát đứng và ống nước mưa thường chiếm nhiều không gian hơn ống cấp nước.
- Phụ kiện và van khóa: Các vị trí có cút, tê, măng sông hoặc van khóa cần được chừa khoảng trống để lắp đặt và thao tác.
- Vật liệu làm hộp: Hộp xây bằng gạch có thành dày hơn hộp dùng tấm xi măng hoặc vật liệu nhẹ, nên phần không gian bên trong sẽ khác nhau.
- Yêu cầu cách âm: Nếu ống thoát được bọc vật liệu cách âm, kích thước hộp cần tăng thêm để tránh ép sát đường ống.
- Khả năng bảo trì: Hộp kỹ thuật không nên làm vừa khít với đường ống. Cần có khoảng trống để kiểm tra, thay van và xử lý rò rỉ.
Kích thước hộp kỹ thuật cần được tính toán theo hệ thống đường ống thực tế. Hộp quá nhỏ sẽ gây khó khăn khi thi công và sửa chữa, trong khi hộp quá lớn lại làm lãng phí diện tích.
Kích thước tham khảo cho nhà ở

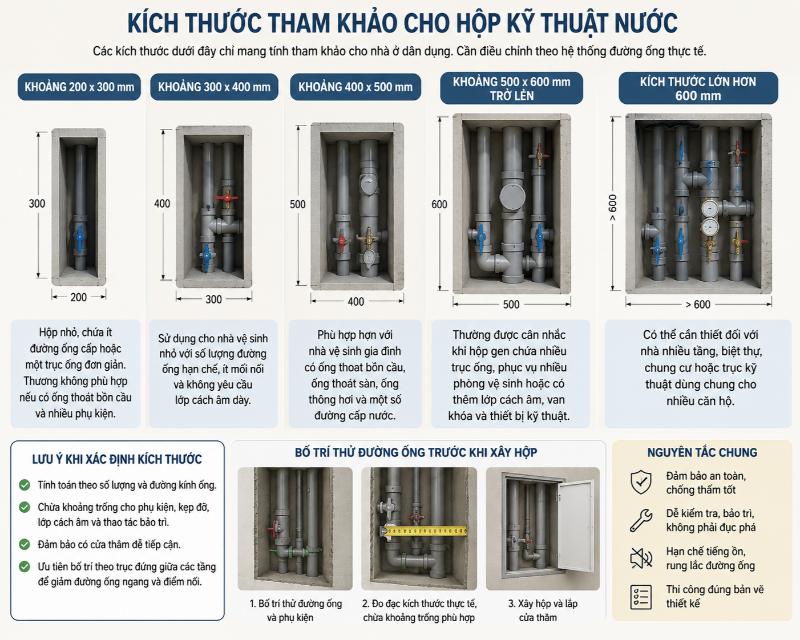

Dưới đây là một số kích thước tham khảo thường được áp dụng trong nhà ở dân dụng. Các con số này không thay thế cho bản vẽ thiết kế và cần được điều chỉnh theo hệ thống đường ống thực tế.
- Khoảng 200 x 300 mm: Có thể phù hợp với hộp nhỏ, chứa ít đường ống cấp hoặc một trục ống đơn giản. Kích thước này thường không phù hợp nếu có ống thoát bồn cầu và nhiều phụ kiện.
- Khoảng 300 x 400 mm: Có thể sử dụng cho nhà vệ sinh nhỏ với số lượng đường ống hạn chế, ít mối nối và không yêu cầu lớp cách âm dày.
- Khoảng 400 x 500 mm: Phù hợp hơn với nhà vệ sinh gia đình có ống thoát bồn cầu, ống thoát sàn, ống thông hơi và một số đường cấp nước.
- Khoảng 500 x 600 mm trở lên: Thường được cân nhắc khi hộp gen chứa nhiều trục ống, phục vụ nhiều phòng vệ sinh hoặc có thêm lớp cách âm, van khóa và thiết bị kỹ thuật.
- Kích thước lớn hơn 600 mm: Có thể cần thiết đối với nhà nhiều tầng, biệt thự, chung cư hoặc trục kỹ thuật dùng chung cho nhiều căn hộ.
Trước khi xây hộp, đơn vị thi công nên bố trí thử toàn bộ đường ống và phụ kiện. Cách này giúp xác định kích thước thực tế chính xác hơn so với việc xây hộp trước rồi mới đưa đường ống vào.
Khoảng cách giữa các đường ống
Các đường ống không nên đặt sát hoàn toàn vào nhau hoặc ép chặt vào tường hộp. Khoảng trống cần thiết giúp lắp kẹp đỡ, hạn chế rung, tránh va chạm và tạo điều kiện sửa chữa.
- Các ống song song cần có khoảng cách đủ để lắp kẹp và thao tác tại mối nối.
- Ống nước nóng nên được bọc bảo ôn và không đặt ép sát vào ống nước lạnh.
- Ống thoát lớn cần chừa không gian cho tê, cút và nút kiểm tra.
- Không để đường ống tỳ trực tiếp lên cạnh bê tông hoặc vật liệu sắc.
- Vị trí xuyên sàn phải được xử lý kín nước và có biện pháp chống rung.
- Đường điện không nên bố trí lẫn với trục cấp thoát nước.
- Nếu bắt buộc đi chung khoang kỹ thuật, cần có vách ngăn, khoảng cách an toàn và giải pháp bảo vệ riêng.
Khoảng cách cụ thể phải được xác định theo đường kính ống, loại phụ kiện và yêu cầu của hồ sơ thiết kế. Không nên áp dụng máy móc một khoảng cách cho tất cả hệ thống.
Quy trình thi công hộp kỹ thuật nước
Thi công hộp kỹ thuật nước cần phối hợp giữa kiến trúc, kết cấu và hệ thống cấp thoát nước. Quy trình đúng giúp đường ống vận hành ổn định, hạn chế rò rỉ và thuận tiện khi sửa chữa.

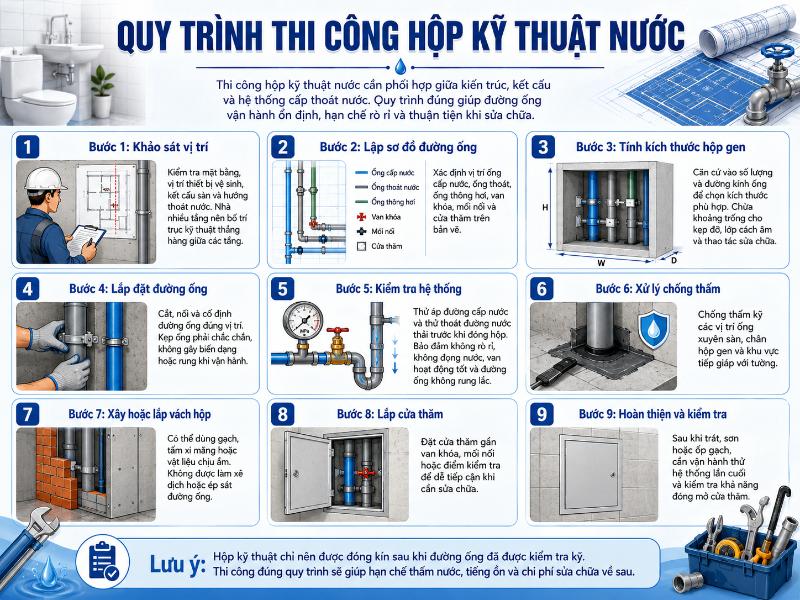

Bước 1: Khảo sát vị trí
Kiểm tra mặt bằng, vị trí thiết bị vệ sinh, kết cấu sàn và hướng thoát nước. Với nhà nhiều tầng, cần bố trí trục kỹ thuật thẳng hàng giữa các tầng.
Bước 2: Lập sơ đồ đường ống
Xác định vị trí ống cấp nước, ống thoát, ống thông hơi, van khóa, mối nối và cửa thăm trên bản vẽ.
Bước 3: Tính kích thước hộp gen
Căn cứ vào số lượng và đường kính ống để xác định kích thước phù hợp. Cần chừa khoảng trống cho kẹp đỡ, lớp cách âm và thao tác sửa chữa.
Bước 4: Lắp đặt đường ống
Cắt, nối và cố định đường ống đúng vị trí. Kẹp ống phải chắc chắn, không làm biến dạng hoặc gây rung khi vận hành.
Bước 5: Kiểm tra hệ thống
Thử áp đường cấp nước và thử thoát đường nước thải trước khi đóng hộp. Cần bảo đảm không rò rỉ, không đọng nước, van hoạt động tốt và đường ống không rung lắc.
Bước 6: Xử lý chống thấm
Chống thấm kỹ các vị trí ống xuyên sàn, chân hộp gen và khu vực tiếp giáp với tường.
Bước 7: Xây hoặc lắp vách hộp
Có thể dùng gạch, tấm xi măng hoặc vật liệu chịu ẩm. Trong quá trình thi công không được làm xê dịch hoặc ép sát đường ống.
Bước 8: Lắp cửa thăm
Cửa thăm nên đặt gần van khóa, mối nối hoặc điểm kiểm tra để dễ tiếp cận khi cần sửa chữa.
Bước 9: Hoàn thiện và kiểm tra
Sau khi trát, sơn hoặc ốp gạch, cần vận hành thử hệ thống lần cuối và kiểm tra khả năng đóng mở cửa thăm.
Hộp kỹ thuật chỉ nên được đóng kín sau khi đường ống đã được kiểm tra kỹ. Thi công đúng quy trình sẽ giúp hạn chế thấm nước, tiếng ồn và chi phí sửa chữa về sau.
Các lỗi thường gặp khi làm hộp kỹ thuật

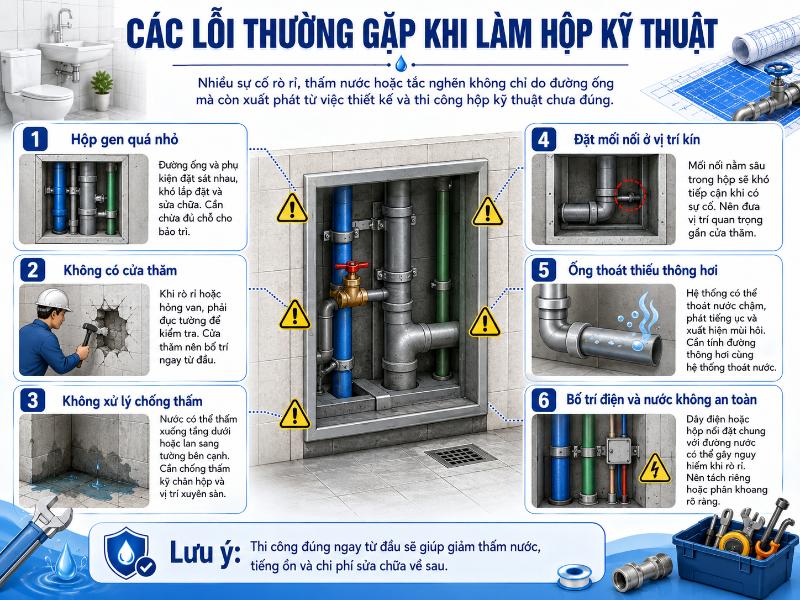

Nhiều sự cố rò rỉ, thấm nước hoặc tắc nghẽn không chỉ do đường ống mà còn xuất phát từ việc thiết kế và thi công hộp kỹ thuật chưa đúng.
- Hộp gen quá nhỏ: Đường ống và phụ kiện bị đặt sát nhau, khó lắp đặt và sửa chữa. Nên tính đủ không gian cho đường ống, lớp hoàn thiện và thao tác bảo trì.
- Không có cửa thăm: Khi xảy ra rò rỉ hoặc hỏng van, thợ phải đục tường và tháo gạch để kiểm tra. Cửa thăm cần được bố trí ngay từ khi thiết kế.
- Không xử lý chống thấm: Nước rò rỉ có thể thấm xuống tầng dưới hoặc lan sang tường bên cạnh. Cần chống thấm kỹ chân hộp, vị trí xuyên sàn và các khe tiếp giáp.
- Đặt mối nối ở vị trí kín: Mối nối nằm sâu trong hộp sẽ rất khó tiếp cận khi xảy ra sự cố. Nên hạn chế mối nối và đặt các vị trí quan trọng gần cửa thăm.
- Ống thoát thiếu thông hơi: Hệ thống có thể thoát nước chậm, phát ra tiếng ục và xuất hiện mùi hôi. Đường thông hơi cần được tính toán cùng hệ thống thoát nước.
- Bố trí điện và nước không an toàn: Dây điện hoặc hộp nối đặt chung với đường nước có thể gây nguy hiểm khi rò rỉ. Tốt nhất nên tách riêng hai hệ thống hoặc phân khoang rõ ràng.
Hộp kỹ thuật cần có kích thước phù hợp, cửa thăm, hệ thống thông hơi và lớp chống thấm đầy đủ. Thi công đúng ngay từ đầu sẽ giúp hạn chế đục phá và giảm chi phí sửa chữa về sau.
Khi nào cần sửa chữa hộp kỹ thuật?
Hộp kỹ thuật cần được kiểm tra và sửa chữa khi xuất hiện dấu hiệu rò rỉ, thấm nước, mùi hôi hoặc tiếng ồn bất thường. Xử lý sớm sẽ giúp hạn chế hư hỏng tường, sàn và hệ thống đường ống.
Các dấu hiệu thường gặp gồm:
- Tường hộp gen bị ẩm, phồng sơn hoặc bong gạch.
- Trần tầng dưới xuất hiện vết thấm hoặc ố vàng.
- Có mùi hôi phát ra từ cửa thăm hoặc khu vực hộp gen.
- Nghe tiếng nước chảy dù không sử dụng thiết bị.
- Đồng hồ nước vẫn quay khi các vòi đã khóa.
- Bồn cầu, lavabo hoặc phễu thoát sàn rút nước chậm.
- Đường ống phát ra tiếng rung, va đập hoặc tiếng ục.
- Van khóa bị kẹt, rò nước hoặc không hoạt động.
- Cửa thăm bị gỉ, hỏng hoặc không thể mở.
- Xuất hiện nấm mốc quanh chân hộp kỹ thuật.
Khi phát hiện sự cố, không nên chỉ trám kín bề mặt bên ngoài. Cần mở cửa thăm và kiểm tra bên trong để xác định đúng vị trí rò rỉ hoặc hư hỏng.
Với hộp gen xây kín, kỹ thuật viên có thể phải dùng camera nội soi, thiết bị dò rò rỉ hoặc mở một phần bề mặt. Sau khi sửa chữa, nên bổ sung cửa thăm để thuận tiện cho việc kiểm tra sau này.
Hộp kỹ thuật nước là bộ phận giúp tập trung và bảo vệ hệ thống cấp thoát nước trong công trình. Để hệ thống hoạt động ổn định, hộp gen cần được bố trí đúng vị trí, có kích thước phù hợp, đủ cửa thăm và được xử lý chống thấm cẩn thận.
Kích thước hộp kỹ thuật không nên được lựa chọn chỉ dựa trên diện tích phòng. Chủ nhà và đơn vị thi công cần căn cứ vào số lượng đường ống, đường kính ống, phụ kiện, lớp cách âm và nhu cầu bảo trì thực tế.
Việc tính toán ngay từ giai đoạn thiết kế sẽ giúp hạn chế đục phá khi sửa chữa, giảm nguy cơ thấm nước và bảo đảm hệ thống cấp thoát nước vận hành bền vững trong thời gian dài.
