Sơ đồ đấu điện 3 pha là kiến thức bắt buộc khi lắp đặt động cơ, máy bơm, tủ điện hoặc hệ thống điện nhà xưởng. Nếu đấu sai sơ đồ điện 3 pha, hậu quả có thể gây cháy motor, chập điện, nhảy aptomat hoặc thậm chí nguy hiểm đến tính mạng. Tuy nhiên, nhiều người vẫn chưa hiểu rõ cách đấu sao – tam giác, cách đấu điện 3 pha 380V, cách đấu aptomat và tủ điện 3 pha đúng kỹ thuật.
Trong bài viết này, bạn sẽ được hướng dẫn chi tiết sơ đồ đấu điện 3 pha, nguyên lý hoạt động, cách đấu điện 3 pha cho motor, máy bơm, aptomat, contactor và các lưu ý an toàn quan trọng.

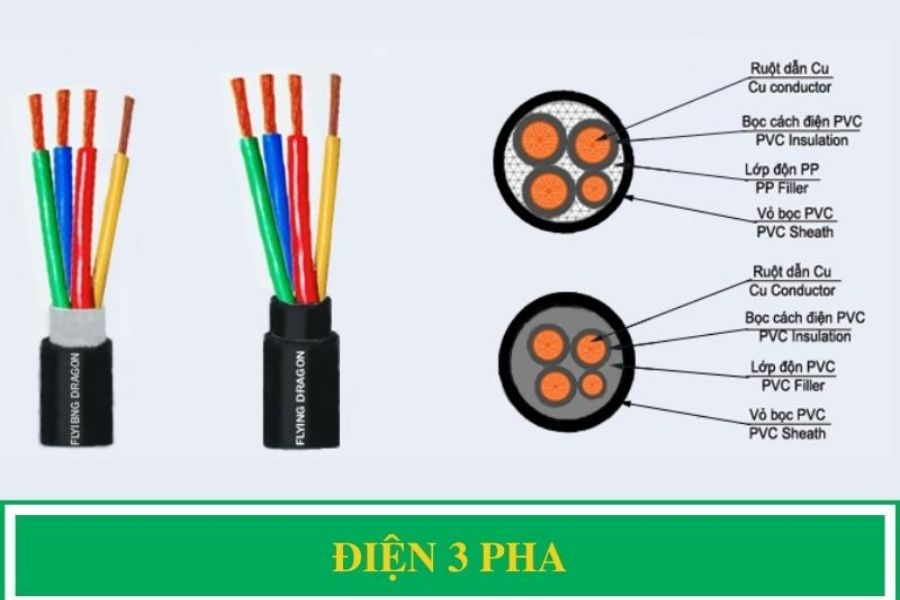

Điện 3 pha là gì? Điện 3 pha gồm mấy dây?
Trước khi tìm hiểu sơ đồ đấu điện 3 pha, bạn cần hiểu điện 3 pha là gì và hệ thống điện 3 pha gồm mấy dây. Điện 3 pha là hệ thống điện gồm 3 dòng điện xoay chiều có cùng điện áp nhưng lệch pha nhau 120 độ, giúp truyền tải điện năng hiệu quả và vận hành động cơ công suất lớn. Loại điện này được sử dụng rất phổ biến trong công nghiệp, nhà xưởng và các thiết bị như motor, máy bơm, máy nén khí.
Điện 3 pha thường dùng trong:
Điện 3 pha thường được sử dụng cho các thiết bị có công suất lớn, hoạt động liên tục và cần nguồn điện ổn định. Một số ứng dụng phổ biến của điện 3 pha gồm:
- Nhà xưởng sản xuất: vận hành máy móc công nghiệp, dây chuyền sản xuất.
- Máy bơm công suất lớn: bơm nước công nghiệp, bơm giếng khoan, trạm bơm.
- Máy nén khí: dùng trong xưởng cơ khí, gara, nhà máy.
- Thang máy: hệ thống thang máy tòa nhà, nhà xưởng.
- Máy CNC: máy cắt, máy tiện, máy phay trong cơ khí.
- Hệ thống lạnh công nghiệp: kho lạnh, máy làm lạnh, điều hòa trung tâm.
- Quạt công nghiệp: quạt hút, quạt thông gió nhà xưởng.
- Dây chuyền sản xuất: băng tải, máy đóng gói, máy chế biến.
Tất cả các thiết bị trên đều cần nguồn điện ổn định, công suất lớn nên phải sử dụng điện 3 pha và đấu nối theo đúng sơ đồ đấu điện 3 pha để đảm bảo thiết bị hoạt động ổn định và an toàn.
Điện 3 pha có mấy dây?
Trong hệ thống sơ đồ đấu điện 3 pha, điện 3 pha được chia thành 2 loại chính là điện 3 pha 3 dây và điện 3 pha 4 dây.
| Loại điện | Số dây | Ký hiệu |
| Điện 3 pha 3 dây | 3 dây pha | L1, L2, L3 |
| Điện 3 pha 4 dây | 3 pha + trung tính | L1, L2, L3, N |
- Điện áp giữa 2 dây pha: 380V
- Điện áp giữa pha và trung tính: 220V
Trong sơ đồ đấu điện 3 pha, dây trung tính (N) dùng để lấy điện 220V cho thiết bị 1 pha, còn 3 dây pha dùng cho thiết bị điện 3 pha như động cơ, máy bơm, máy nén khí.
Điện 3 pha thường dùng trong lĩnh vực nào?
Điện 3 pha thường được sử dụng cho các thiết bị có công suất lớn, hoạt động liên tục và yêu cầu nguồn điện ổn định. So với điện 1 pha, điện 3 pha giúp máy móc hoạt động mạnh hơn, tiết kiệm điện hơn và ít bị sụt áp khi truyền tải xa. Vì vậy, điện 3 pha được ứng dụng rất phổ biến trong công nghiệp, sản xuất và các hệ thống máy móc công suất lớn.
| Thiết bị / Hệ thống | Ứng dụng |
| Nhà xưởng sản xuất | Vận hành máy móc công nghiệp |
| Máy bơm công suất lớn | Bơm nước công nghiệp, trạm bơm |
| Máy nén khí | Xưởng cơ khí, gara, nhà máy |
| Thang máy | Tòa nhà, nhà xưởng |
| Máy CNC | Gia công cơ khí |
| Hệ thống lạnh công nghiệp | Kho lạnh, điều hòa trung tâm |
| Quạt công nghiệp | Thông gió nhà xưởng |
| Dây chuyền sản xuất | Băng tải, máy đóng gói |
Có thể thấy điện 3 pha chủ yếu được sử dụng trong công nghiệp và các thiết bị công suất lớn. Do đó, khi lắp đặt các thiết bị như motor, máy bơm, máy nén khí hoặc hệ thống lạnh, người dùng cần hiểu rõ hệ thống điện và đấu nối đúng theo sơ đồ đấu điện 3 pha để đảm bảo thiết bị hoạt động ổn định, tiết kiệm điện và an toàn khi sử dụng.
Nguyên tắc cần biết trước khi xem sơ đồ đấu điện 3 pha
Trước khi thực hiện đấu nối theo sơ đồ đấu điện 3 pha, bạn cần nắm rõ các nguyên tắc kỹ thuật cơ bản để tránh cháy động cơ, chập điện hoặc nguy hiểm trong quá trình vận hành. Trên thực tế, nhiều trường hợp đấu sai dây pha, sai điện áp hoặc không nối dây tiếp địa đã gây hỏng motor và hệ thống điện. Vì vậy, việc hiểu rõ nguyên tắc trước khi đọc và lắp đặt theo sơ đồ điện 3 pha là rất quan trọng.
Các nguyên tắc đấu điện 3 pha cần biết
Khi đấu nối theo sơ đồ đấu điện 3 pha, cần tuân thủ các nguyên tắc sau:
- Dây pha đấu với dây pha (L1 – L2 – L3), không đấu chéo pha khi chưa kiểm tra.
- Dây trung tính đấu với trung tính (N), không đấu chung với dây pha.
- Không đấu nhầm dây pha và dây trung tính, dễ gây chập điện.
- Phải nối dây tiếp địa (PE) vào vỏ động cơ để chống giật.
- Kiểm tra điện áp trước khi đấu để đảm bảo đúng 220V hoặc 380V.
- Kiểm tra chiều quay motor sau khi đấu, nếu quay ngược thì đảo 2 dây pha cho nhau.
- Sử dụng aptomat, contactor và relay nhiệt để bảo vệ hệ thống.
- Siết chặt đầu cos và đầu nối dây để tránh phát nhiệt khi hoạt động.
Đây là những nguyên tắc bắt buộc trong mọi hệ thống sơ đồ đấu điện 3 pha từ dân dụng đến công nghiệp.
Hậu quả khi đấu sai điện 3 pha
Nếu đấu sai theo sơ đồ đấu điện 3 pha, động cơ và hệ thống điện có thể gặp các sự cố sau:
| Lỗi đấu điện | Hậu quả |
| Đấu sai thứ tự pha | Motor chạy ngược |
| Đấu sai điện áp | Cháy cuộn dây |
| Đấu thiếu pha | Motor không chạy |
| Đấu dây lỏng | Cháy đầu cos |
| Không relay nhiệt | Cháy motor do quá tải |
| Không tiếp địa | Nguy cơ điện giật |
| Chọn dây nhỏ | Sụt áp, nóng dây |
Vì vậy, trước khi vận hành hệ thống theo sơ đồ đấu điện 3 pha, cần kiểm tra toàn bộ hệ thống điện.
Sơ đồ đấu điện 3 pha
Có nhiều sơ đồ đấu dây cho động cơ điện 3 pha, tuy nhiên, với một nguồn điện cố định thì mỗi động cơ chỉ có một sơ đồ đấu dây đúng mà thôi. Nguyên tắc nhanh và chính xác nhất là xem trên nhãn động cơ.
Những sơ đồ đấu dây thường gặp là: đấu Sao (hay còn gọi là Star hoặc Y), đấu Tam giác (hay còn gọi là Delta hoặc Δ), đấu khỏi động Sao-Tam giác (Y/Δ).
Đối với động cơ 3 pha, 3 cuộn dây của nó tách rời nhau (U1-U2, V1-V2, W1-W2).
Sơ đồ đấu điện 3 pha hình sao
Nguồn điện 3 pha được tạo ra bởi máy phát điện được đồng bộ ba pha. Máy phát điện này có phần tĩnh gồm 6 rãnh. Trong các rãnh đặt 03 dây quấn có số vòng chênh lệch nhau.
Trước khi đấu nối điện 3 pha thì chúng ta phải đặc biệt lưu ý. Các bạn phải biết phân biệt rõ ràng đâu là dây pha và đâu là dây trung tính. Dây pha sẽ nối với dây pha và dây trung tính sẽ nối với dây trung tính.
Nguyên tắc đấu điện 3 pha hình Sao (Star hoặc Y): chụm 3 đầu U2, V2, W2 lại với nhau bằng thanh đồng có sẵn trong hộp đấu dây của động cơ, 3 đầu U1, V1, W1 đấu với nguồn 3 pha. Động cơ đấu Sao khi trên nhãn động cơ ghi cấp điện áp 220/380V.
Sơ đồ đấu điện 3 pha đấu tam giác
Dây điện 3 pha có thể có vỏ bọc cách điện hoặc không có vỏ bọc cách điện. Chúng ta cũng có thể lựa chọn với mức điện áp phân phối cho hợp lý với công trình. Và nhu cầu của mình. Và cũng không cần lo lắng bởi giá dây điện 3 pha khá phù hợp với điều kiện kinh tế của mọi người.
Và ngoài cách đấu điện động cơ 3 pha hình sao ra thì còn có cả cách đấu điện pha hình tam giác. Cách đấu điện 3 pha 3 dây hình tam giác không có gì quá phức tạp.
Nguyên tắc đấu điện 3 pha hình Tam giác (Delta hoặc Δ): nguyên tắc chung là đầu cuối của cuộn dây thứ nhất nối với đầu đầu của cuộn thứ 2, đầu cuối của cuộn thứ 2 nối với đầu đầu của cuộn thứ 3, đầu cuối của cuộn thứ 3 nối vs đầu đầu của cuộn thứ nhất (U2-V1, V2-W1, W2-U1). Động cơ đấu Tam giác khi U động cơ = √3U nguồn ( Ví dụ: U nguồn = 220/380V, U động cơ = 380/660V).
Sơ đồ đấu điện 3 pha đấu nối sao – tam giác
Nguyên lý của phương pháp khởi động sao tam giác khá đơn giản. Đầu tiên cho động cơ chạy chế độ sao với mục đích để giảm giá trị dòng khởi động xuống 1/3 so với định mức. Sau một khoảng thời gian thì tiến hành chuyển sang chế độ tam giác để đảm bảo yếu tố an toàn cho công suất động cơ và nhu cầu của tải.
Chúng ta cần căn cứ vào công suất, đặc tính của tải để có thể lựa chọn được phương pháp khởi động sao cho phù hợp.
Không phải động cơ không đồng bộ ba pha nào cũng có thể sử dụng được phương pháp khởi động sao tam giác. Cụ thể như với điện lưới 3 pha là 380V thì động cơ phải có thông số sao/ tam giác là 380/660V thì mới sử dụng được phương pháp này.
Cách đấu điện 3 pha cho gia đình
So với điện 1 pha, điện 3 pha là loại điện có khả năng dẫn truyền điện ưu việt hơn rất nhiều. Không chỉ vậy, việc dùng dẫn điện bằng điện 3 pha cũng tiết kiệm hơn rất nhiều. Thông thường, do khả năng truyền tải công suất lớn, điện 3 pha thường được dùng trong các nhà máy, công xưởng,….; Tuy nhiên vẫn có một số hộ gia đình có sẵn điện 3 pha trong nhà, trong trường hợp đó, cần phải biết cách đấu nối điện 3 pha vào máy ổn áp.
Cách đấu điện 3 pha 200v
Điện 3 pha 200V là chuẩn điện áp tại Nhật Bản. Dòng điện sử dụng 3 pha dây nóng, 1 dây nguội, trên hệ thống điện 3 pha 4 dây. Cách đấu điện ra 3 pha 200V từ nguồn điện 3 pha 380V. Dùng cho các thiết bị điện 3 pha nhập khẩu của Nhật Bản.
Trên thực tế, điện 3 pha thường được sử dụng nhiều cho các hệ thống sản xuất công nghiệp, nhà xưởng, xí nghiệp…. Sử dụng nhiều máy móc công suất lớn có yêu cầu cao về điện.
Hiện nay điện 3 pha đã được dùng rộng rãi hơn trước đây rất nhiều. Một số hộ gia đình có điều kiện, có nhiều thiết bị điện. Hoặc tận dụng nguồn điện 3 pha có sẵn, đã sử dụng kèm cho gia đình.
Ngoài ra các bạn cũng có thể sử dụng máy ổ áp Standa để thuận tiện cho việc lắp đặt. Để đảm bảo có được mức điện áp phù hợp khi sử dụng. Hiện tại máy ổn áp Standa có đủ 3 đầu ra là 380V, 220V, 200V 3 pha cho các thiết bị điện trên thế giới.
Cách đấu điện 3 pha 380v
Điện 3 pha 380V là chuẩn điện áp sử dụng tại Việt Nam trên đường điện 3 pha 4 dây. Cách đấu điện 3 pha 380V từ điện lưới cho hệ thống điện nhà xưởng. Dùng các thiết bị điện 3 pha có chuẩn điện áp 380V.
Trên thực tế điện 3 pha thường được sử dụng nhiều cho các hệ thống sản xuất công nghiệp, nhà xưởng, xí nghiệp…. Sử dụng nhiều máy móc công suất lớn có yêu cầu cao về điện.
Hiện nay điện 3 pha đã được dùng rộng rãi hơn trước đây rất nhiều. Một số hộ gia đình có điều kiện, có nhiều thiết bị điện. Hoặc tận dụng nguồn điện 3 pha có sẵn, đã sử dụng kèm cho gia đình. Và cách đấu điện 3 pha 380v cũng giống như cách đấu điện 3 pha 4 dây. Các bạn chỉ cần thực hiện cách đấu như vậy các bán đã có thể thự hiện được cách đấu điện 3 pha 380v.
Cách đấu điện 3 pha thành 1 pha
Phải đặt 1 trong 2 cuộn dây pha thành cuộn làm việc cuộn còn lại thành cuộn khởi động. Trị số tụ điện phải chọn sao cho góc lệch pha giữa dòng điện cuộn làm việc và khởi động đạt 900. Các sơ đồ nguyên lý chuyển đổi đấu motor 3 pha thành 1 pha.
Theo nguyên tắc trên tuỳ theo điện áp nguồn và điện áp định mức của cuộn dây pha mà ta chọn 1 trong 4 sơ đồ sau:
Ví dụ : Một động cơ 3pha có nhãn hiệu D/Y – 220/380v
- Nếu điện áp nguồn cung cấp cho động cơ là 220v sau khi đấu thành 1pha thì ta chọn sơ đồ hình 1 và hình 3
- Nếu điện áp nguồn cung cấp cho động cơ là 380v sau khi đấu thành 1pha thì ta chọn sơ đồ hình 2 và hình 4
Các bạn chỉ cần thực hiện cách chuyển đổi như ở hình trên. Là đã có thể thực hiện được cách đấu nhanh chóng và đơn giản.
Cách đấu điện 3 pha cho máy bơm nước
Thông thường muốn đấu điện cho máy bơm nước 1 pha ta cần xem nhãn động cơ nếu ghi 1phase 220 voltage tức ta chỉ cần mở lắp hộp điện và đấu vào 2 đầu ra của động cơ là xong.
Nếu động cơ 3 pha có nhãn ghi D/Y 220/380v tức là động cơ này nếu muốn chạy ở lưới điện 3 pha 230v thì sẽ chạy ở chế độ tam giác D; và nếu lưới điện là 3 pha 380v thì sẽ đấu cho chạy ở chế độ sao Y.
Nhãn động cơ ghi D/Y 380/660v động cơ này sẽ khởi động sao tam giác nhưng nếu muốn khởi động tực tiếp thì đấu vào lưới điện 380 và cho chạy ở chế độ tam giác. Không được cấp nguồn 380v mà cho động cơ chạy ở chế độ sao trong trường hợp này vì sẽ làm cao dòng và cháy động cơ
Một số lưu Ý cho cách đấu điện 3 pha cho máy bơm nước:
- Lựa chọn dây dẫn điện 3 pha có chỉ số dòng tải cao hơn dòng định mức của động cơ để dây dẫn không bị nóng và hỏng
- Khi đấu xong 3 dây pha cần đấu thêm dây nối đất vào vỏ động cơ để tiếp max khi bị rò điện không nguy hiểm
- Nếu máy bơm công suất lớn cho khởi động sao tam giác thì cài đặt timer chuyển mạch từ sao qua tam giác không quá 5 giây
- Nếu khởi động bằng biến tần thì thời gian tăng và giảm tốc không quá 3 giây cho bơm chìm giếng khoan
- Lựa chọn các thiết bị khởi động từ, MCB, Role nhiệt các hãng có uy tín độ tin cậy cao

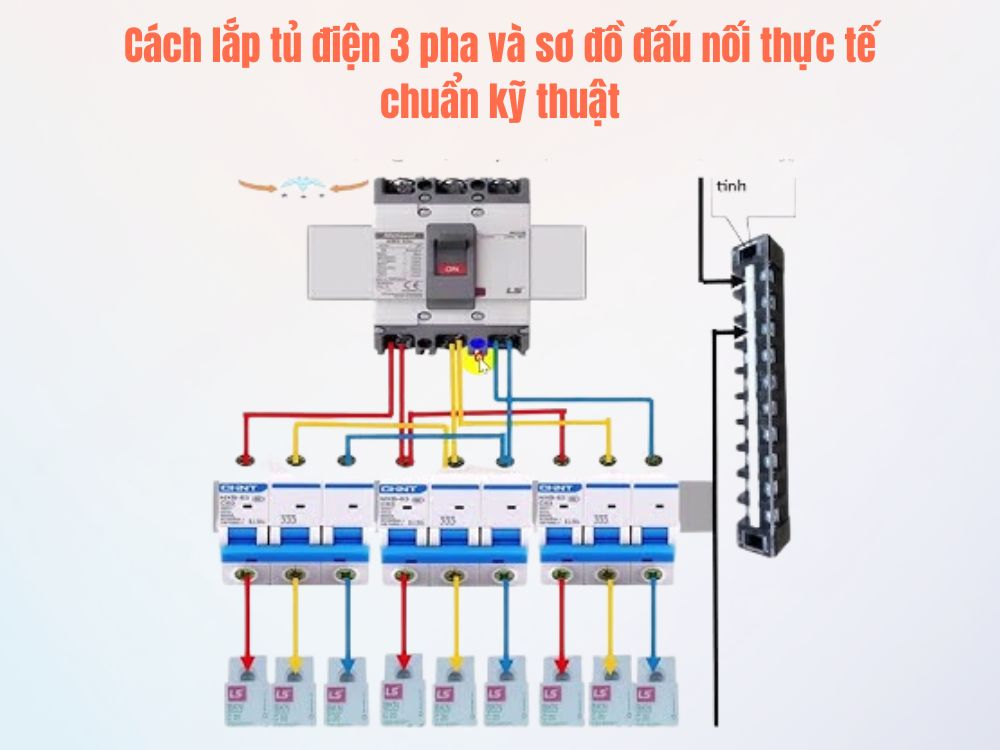

Cách đấu điện 3 pha vào aptomat
Để đấu điện 3 pha vào aptomat sao cho đúng, bạn cần thực hiện tuần tự các bước như sau:
- Chuẩn bị aptomat như yêu cầu hệ thống với thông số phù hợp
- Ngắt nguồn điện và hệ thống điện để đảm bảo an toàn trước khi lắp aptomat.
- Bắt vít cố định aptomat vào tủ điện hoặc bảng điện. Lưu ý là bắt đúng chiều chữ thuận mắt nhìn, nghĩa là cấp vào cổng trên, lấy nguồn ra tải từ cổng dưới.
- Đấu dây điện vào aptomat. Dây nóng đấu vào cọc L (3 dây pha thì đấu là L1, L2, L3), dây nguội vào cọc N. Sau đó đấu tải vào các chân bên dưới.
- Sau khi lắp đặt xong aptomat cần kiểm tra lại hệ thống điện, kiểm tra lại các đầu dây xem chắc chắn chưa trước khi đóng điện sử dụng.
Lưu ý an toàn khi đấu điện 3 pha
Điện 3 pha có điện áp cao (380V) và công suất lớn nên rất nguy hiểm nếu đấu sai kỹ thuật hoặc không có thiết bị bảo vệ. Trên thực tế, nhiều trường hợp cháy motor, chập điện, thậm chí tai nạn điện xảy ra do đấu sai sơ đồ đấu điện 3 pha, không nối dây tiếp địa hoặc không kiểm tra trước khi đóng điện. Vì vậy, trước khi lắp đặt hoặc đấu nối điện 3 pha, người thực hiện cần nắm rõ các nguyên tắc an toàn điện để tránh rủi ro.
Khi thực hiện đấu nối theo sơ đồ đấu điện 3 pha, cần tuân thủ các nguyên tắc an toàn sau để tránh điện giật, cháy nổ hoặc hỏng thiết bị:
- Luôn ngắt nguồn điện trước khi đấu để tránh nguy cơ điện giật.
- Dùng bút thử điện hoặc đồng hồ đo điện để kiểm tra trước khi chạm vào dây điện.
- Không đấu điện khi tay ướt hoặc đứng ở nơi ẩm ướt vì rất dễ bị điện giật.
- Phải nối dây tiếp địa (PE) vào vỏ động cơ để chống rò điện và chống giật.
- Phải lắp aptomat (MCB/MCCB) để bảo vệ khi xảy ra ngắn mạch hoặc quá tải.
- Phải lắp relay nhiệt để bảo vệ động cơ khi chạy quá tải.
- Kiểm tra chiều quay motor trước khi vận hành để tránh hỏng máy.
- Siết chặt các đầu nối dây và đầu cos để tránh phát nhiệt gây cháy.
- Không để dây điện hở khi đang vận hành để tránh chập điện.
- Đặt tủ điện ở nơi khô ráo, thoáng mát, tránh nước và độ ẩm cao.
Việc tuân thủ các nguyên tắc an toàn trên sẽ giúp quá trình lắp đặt và vận hành hệ thống theo sơ đồ đấu điện 3 pha an toàn, tránh cháy motor, chập điện và các tai nạn điện nguy hiểm.
Tuy nhiên, những vấn đề liên quan đến điện chúng tôi khuyên bạn nếu như các bạn không am hiểu sâu về nó. Thì các bạn nên nhờ đến các thợ sửa chữa điện chuyên nghiệp giúp đỡ nhé. Không nên tự ý lắp đặt hoặc sửa chữa bởi như vậy có thể ảnh hưởng đến sự an toàn của bản thân và mọi người trong gia đình.
