Trong nhiều thiết bị điện quen thuộc như quạt điện, máy bơm nước hay động cơ điện 1 pha, tụ điện đóng vai trò rất quan trọng trong việc giúp động cơ khởi động và vận hành ổn định. Tuy nhiên, khi sửa chữa hoặc thay linh kiện, nhiều người thường nhầm lẫn giữa tụ đề và tụ ngậm. Việc sử dụng sai loại tụ có thể khiến thiết bị chạy yếu, nóng motor hoặc thậm chí làm hỏng động cơ. Vì vậy, hiểu rõ cách phân biệt hai loại tụ này sẽ giúp bạn sửa chữa thiết bị dễ dàng hơn và chọn đúng linh kiện khi cần thay thế. Bài viết dưới đây sẽ giúp bạn nhận biết tụ đề và tụ ngậm một cách đơn giản và chính xác.
Tụ điện trong động cơ là gì? Vì sao cần tụ đề và tụ ngậm
Trong các thiết bị điện sử dụng động cơ 1 pha, tụ điện là linh kiện quan trọng giúp motor có thể khởi động và hoạt động ổn định. Nếu không có tụ điện, nhiều loại động cơ sẽ không thể tự quay khi được cấp nguồn điện. Vì vậy, tụ điện được xem là một bộ phận hỗ trợ cần thiết trong cấu tạo của nhiều thiết bị điện gia dụng.
Vai trò của tụ điện trong động cơ 1 pha
Động cơ điện 1 pha thường chỉ có một nguồn điện xoay chiều, vì vậy từ trường sinh ra không đủ để tạo lực quay ban đầu cho rotor. Khi chỉ có một cuộn dây hoạt động, rotor thường chỉ rung nhẹ chứ không thể quay.
Để khắc phục vấn đề này, người ta sử dụng tụ điện để tạo ra sự lệch pha giữa các cuộn dây trong động cơ. Khi dòng điện đi qua tụ, nó sẽ bị dịch pha so với dòng điện đi qua cuộn dây chính. Sự lệch pha này giúp hình thành từ trường quay, tạo lực kéo để rotor bắt đầu chuyển động.
Nhờ có tụ điện, động cơ 1 pha có thể:
- Khởi động dễ dàng ngay khi được cấp điện
- Hoạt động ổn định hơn trong suốt quá trình vận hành
- Giảm rung lắc và tiếng ồn, giúp thiết bị chạy êm hơn
- Tăng hiệu suất hoạt động của motor
Có thể nói, tụ điện đóng vai trò giống như một “trợ lực” giúp động cơ 1 pha vận hành hiệu quả hơn.
Hai loại tụ phổ biến trong thiết bị điện
Trong thực tế, các thiết bị điện thường sử dụng hai loại tụ điện chính, mỗi loại đảm nhận một nhiệm vụ khác nhau.
Tụ đề (Starting Capacitor)
Tụ đề là loại tụ được dùng để hỗ trợ khởi động động cơ. Khi thiết bị bắt đầu hoạt động, tụ đề giúp tạo ra mô men xoắn lớn để rotor quay nhanh hơn. Sau khi động cơ đạt tốc độ ổn định, tụ đề sẽ được ngắt ra khỏi mạch điện thông qua rơ-le hoặc công tắc ly tâm.
Do chỉ hoạt động trong thời gian ngắn, tụ đề thường có điện dung lớn để tạo lực khởi động mạnh.
Tụ ngậm (Running Capacitor)
Khác với tụ đề, tụ ngậm là loại tụ hoạt động liên tục trong suốt quá trình vận hành của động cơ. Nhiệm vụ chính của tụ ngậm là duy trì sự lệch pha giữa các cuộn dây để motor chạy ổn định.
Tụ ngậm thường có điện dung nhỏ hơn tụ đề, nhưng được thiết kế để làm việc trong thời gian dài mà không bị quá tải.
Hai loại tụ này có cấu tạo và chức năng khác nhau, vì vậy không nên thay thế tùy ý. Việc sử dụng sai loại tụ có thể khiến động cơ hoạt động kém hiệu quả hoặc nhanh bị hỏng.
Tụ điện được sử dụng trong rất nhiều thiết bị điện quen thuộc trong gia đình và công nghiệp, chẳng hạn như: quạt điện, máy bơm nước, động cơ điện 1 pha, máy nén khí, điều hòa…
Trong số đó, tụ ngậm được sử dụng rất phổ biến trong quạt điện. Nhờ có tụ ngậm, quạt có thể duy trì tốc độ quay ổn định và tạo ra luồng gió đều khi hoạt động.
Tụ đề là gì? Đặc điểm và nguyên lý hoạt động của tụ đề
Trong các thiết bị sử dụng động cơ điện 1 pha, tụ đề là linh kiện quan trọng giúp motor khởi động dễ dàng và đạt tốc độ quay ban đầu nhanh hơn. Khi động cơ vừa được cấp điện, lực quay ban đầu thường chưa đủ mạnh để rotor chuyển động ngay. Vì vậy, tụ đề được sử dụng để hỗ trợ quá trình khởi động, giúp động cơ hoạt động hiệu quả và ổn định hơn ngay từ những giây đầu tiên.
Khái niệm tụ đề
Tụ đề là loại tụ điện được sử dụng để hỗ trợ quá trình khởi động của động cơ điện, đặc biệt là các động cơ 1 pha. Khi motor được cấp điện, rotor thường chưa thể quay ngay vì lực quay ban đầu còn yếu. Lúc này, tụ đề sẽ giúp tạo ra dòng điện lệch pha trong cuộn dây phụ, từ đó hình thành lực quay mạnh hơn để rotor bắt đầu chuyển động.
Nhờ có tụ đề, động cơ có thể khởi động nhanh và mạnh hơn, đặc biệt đối với các thiết bị có tải nặng khi khởi động như máy bơm hoặc máy nén.
Tuy nhiên, tụ đề chỉ hoạt động trong giai đoạn khởi động. Khi động cơ đã đạt đến tốc độ ổn định, tụ đề sẽ tự động ngắt khỏi mạch điện. Việc ngắt này thường được thực hiện thông qua rơ-le khởi động hoặc công tắc ly tâm trong motor. Điều này giúp tránh việc tụ đề phải làm việc liên tục, vì loại tụ này không được thiết kế để hoạt động trong thời gian dài.
Đặc điểm nhận biết tụ đề
Trong thực tế, bạn có thể nhận biết tụ đề dựa vào một số đặc điểm cơ bản sau:
- Điện dung lớn: Tụ đề thường có điện dung cao để tạo lực khởi động mạnh cho motor.
- Kích thước lớn: So với tụ ngậm, tụ đề thường có kích thước lớn hơn do cần chứa điện dung lớn.
- Chỉ hoạt động trong thời gian ngắn: Tụ đề chỉ tham gia vào quá trình khởi động động cơ và sẽ ngắt khỏi mạch sau khi motor đạt tốc độ cần thiết.
- Thường kết hợp với rơ-le khởi động: Trong nhiều thiết bị, tụ đề được nối với rơ-le hoặc công tắc ly tâm để tự động ngắt khi motor đã chạy ổn định.
Điện dung của tụ đề thường nằm trong khoảng:
50 µF – 300 µF
Tùy theo công suất của động cơ mà giá trị điện dung của tụ đề sẽ khác nhau.
Ưu và nhược điểm của tụ đề
Để hiểu rõ hơn về cách hoạt động của tụ đề trong động cơ điện, bạn cũng cần nắm được những ưu điểm và hạn chế của loại tụ này. Điều này giúp bạn lựa chọn đúng linh kiện khi sửa chữa thiết bị, đồng thời tránh những sai sót khi thay thế tụ điện trong motor.
Ưu điểm của tụ đề
- Hỗ trợ khởi động motor mạnh mẽ, đặc biệt với các động cơ có tải lớn.
- Phù hợp với các thiết bị có công suất cao hoặc cần lực khởi động lớn như máy bơm, máy nén.
- Giúp motor đạt tốc độ làm việc nhanh hơn, từ đó thiết bị có thể vận hành ổn định ngay sau khi khởi động.
Nhược điểm của tụ đề
- Không thể hoạt động liên tục trong thời gian dài vì chỉ được thiết kế cho giai đoạn khởi động.
- Nếu sử dụng sai cách hoặc đấu nhầm mạch, tụ đề có thể nhanh chóng bị hỏng hoặc thậm chí bị nổ.
- Cần kết hợp với rơ-le hoặc công tắc ly tâm để tự động ngắt khỏi mạch khi motor đã đạt tốc độ ổn định.
Nhìn chung, tụ đề là linh kiện rất quan trọng trong quá trình khởi động của động cơ. Tuy nhiên, để đảm bảo thiết bị hoạt động bền bỉ và an toàn, bạn cần sử dụng tụ đúng mục đích và đúng thông số kỹ thuật. Việc hiểu rõ đặc điểm của tụ đề cũng giúp bạn dễ dàng phân biệt với tụ ngậm khi kiểm tra hoặc thay thế linh kiện trong các thiết bị điện.
Tụ ngậm là gì? Công dụng và cách hoạt động
Trong các thiết bị sử dụng động cơ điện 1 pha, tụ ngậm là một linh kiện quan trọng giúp motor hoạt động ổn định trong suốt quá trình vận hành. Nếu tụ đề hỗ trợ động cơ khởi động ban đầu, thì tụ ngậm lại có nhiệm vụ duy trì sự ổn định của động cơ khi thiết bị đã đi vào hoạt động. Nhờ có tụ ngậm, các thiết bị như quạt điện hoặc máy bơm nước có thể chạy êm, đều và hiệu quả hơn. Vì vậy, hiểu rõ khái niệm, vai trò và cách hoạt động của tụ ngậm sẽ giúp bạn dễ dàng nhận biết, kiểm tra và thay thế linh kiện khi cần thiết.
Khái niệm tụ ngậm

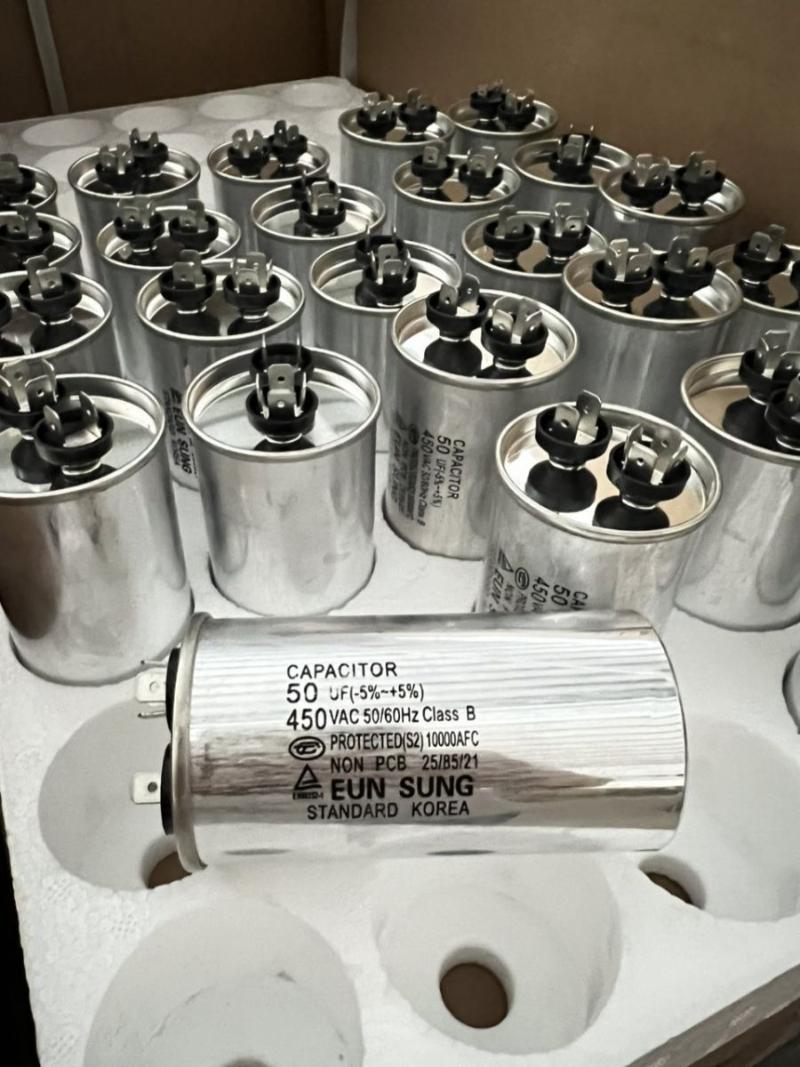

Tụ ngậm là loại tụ điện được sử dụng để duy trì hoạt động ổn định của động cơ trong suốt quá trình vận hành. Khác với tụ đề chỉ tham gia vào giai đoạn khởi động, tụ ngậm sẽ tiếp tục làm việc ngay cả khi motor đã đạt tốc độ quay ổn định.
Trong động cơ điện 1 pha, tụ ngậm giúp tạo ra sự lệch pha ổn định giữa dòng điện ở cuộn dây chính và cuộn dây phụ. Sự lệch pha này tạo ra từ trường quay liên tục trong động cơ, giúp rotor quay đều và ổn định. Nhờ đó, motor có thể vận hành trơn tru trong suốt thời gian thiết bị hoạt động.
Có thể hiểu đơn giản rằng: nếu tụ đề giúp motor khởi động, thì tụ ngậm giúp động cơ duy trì hoạt động ổn định và bền bỉ.
Vai trò của tụ ngậm
Tụ ngậm giữ vai trò rất quan trọng trong quá trình vận hành của nhiều thiết bị điện. Một số chức năng chính của tụ ngậm gồm:
- Duy trì tốc độ quay ổn định của động cơ trong suốt quá trình hoạt động.
- Giảm rung động khi motor vận hành, giúp thiết bị chạy êm hơn.
- Tăng hiệu suất hoạt động của động cơ nhờ duy trì sự lệch pha phù hợp giữa các cuộn dây.
- Giảm tiếng ồn khi hoạt động, đặc biệt trong các thiết bị gia dụng.
Nhờ có tụ ngậm, các thiết bị như quạt điện, máy bơm nhỏ hoặc các động cơ công suất thấp có thể hoạt động ổn định và bền bỉ trong thời gian dài. Nếu tụ ngậm bị hỏng hoặc suy giảm điện dung, thiết bị thường sẽ chạy yếu, quay chậm hoặc khó khởi động.
Một ví dụ rất quen thuộc là quạt bàn trong gia đình. Hầu hết các loại quạt bàn đều sử dụng tụ ngậm để giúp motor quay ổn định và tạo ra luồng gió đều.
Thông thường, tụ ngậm của quạt bàn có điện dung khoảng:
1.5 – 2.5 µF
Sau một thời gian dài sử dụng, tụ ngậm có thể bị giảm điện dung do quá trình lão hóa linh kiện. Khi đó, quạt sẽ xuất hiện một số dấu hiệu như:
- quạt quay yếu hơn bình thường
- gió thổi ra không mạnh
- motor khó khởi động
Trong nhiều trường hợp, chỉ cần thay tụ ngậm mới đúng thông số, quạt có thể hoạt động bình thường trở lại.
Cách phân biệt tụ đề và tụ ngậm đơn giản nhất
Trong quá trình sửa chữa các thiết bị điện như sửa quạt treo tường, máy bơm hay động cơ 1 pha, nhiều người thường gặp khó khăn khi phân biệt tụ đề và tụ ngậm. Hai loại tụ này có hình dạng khá giống nhau nhưng lại đảm nhận những chức năng hoàn toàn khác nhau trong động cơ.
Nếu thay nhầm tụ, thiết bị có thể hoạt động không ổn định, thậm chí gây hỏng motor. Vì vậy, việc nhận biết đúng loại tụ là rất quan trọng. Trên thực tế, bạn có thể phân biệt tụ đề và tụ ngậm thông qua một số cách đơn giản như chức năng, kích thước, thông số điện dung hoặc vị trí đấu trong mạch điện dân dụng.
Phân biệt bằng chức năng
Cách dễ nhất để nhận biết hai loại tụ là dựa vào chức năng hoạt động của chúng trong động cơ.
| Tiêu chí | Tụ đề | Tụ ngậm |
| Chức năng | hỗ trợ khởi động động cơ | duy trì hoạt động ổn định |
| Thời gian hoạt động | chỉ vài giây khi khởi động | hoạt động liên tục |
| Điện dung | lớn | nhỏ |
Tụ đề chỉ tham gia vào giai đoạn khởi động để tạo lực quay ban đầu cho rotor. Sau khi động cơ đạt tốc độ ổn định, tụ đề sẽ được ngắt khỏi mạch điện. Ngược lại, tụ ngậm sẽ hoạt động liên tục trong suốt quá trình vận hành của motor để duy trì sự lệch pha giữa các cuộn dây và giúp động cơ chạy ổn định.
Phân biệt bằng kích thước
Trong nhiều trường hợp, bạn có thể nhận biết nhanh tụ đề và tụ ngậm thông qua kích thước bên ngoài.
Tụ đề thường có kích thước lớn hơn vì cần điện dung lớn để tạo lực khởi động mạnh cho motor.
Tụ ngậm thường nhỏ và gọn hơn vì điện dung thấp hơn và được thiết kế để hoạt động liên tục.
Tuy nhiên, cách nhận biết này chỉ mang tính tương đối, vì kích thước tụ cũng có thể thay đổi tùy theo nhà sản xuất.
Phân biệt bằng thông số
Một cách chính xác hơn để phân biệt hai loại tụ là xem thông số điện dung được in trên thân tụ. Thông số này thường được ghi bằng đơn vị µF (microfarad).
| Loại tụ | Điện dung phổ biến |
| tụ đề | 50 – 300 µF |
| tụ ngậm | 1 – 50 µF |
Tụ đề thường có điện dung lớn để tạo lực khởi động mạnh, trong khi tụ ngậm có điện dung nhỏ hơn vì chỉ cần duy trì hoạt động ổn định của motor.

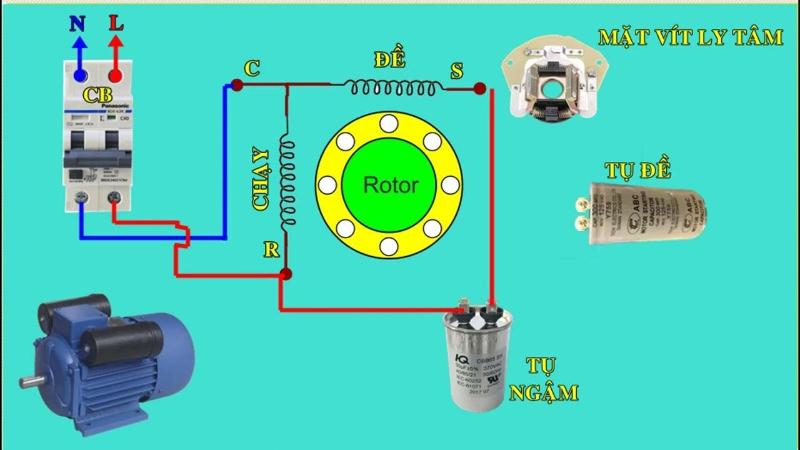

Phân biệt bằng cách đấu mạch
Ngoài hình dạng và thông số, bạn cũng có thể phân biệt hai loại tụ này dựa vào cách đấu trong mạch điện của động cơ.
Tụ đề thường đi kèm với rơ-le khởi động hoặc công tắc ly tâm. Khi motor đạt tốc độ cần thiết, rơ-le sẽ ngắt tụ đề khỏi mạch điện.
Tụ ngậm được đấu trực tiếp với cuộn dây phụ của động cơ và luôn tham gia vào quá trình vận hành của motor.
Chính vì vậy, khi quan sát sơ đồ mạch điện của động cơ, bạn có thể dễ dàng nhận ra tụ nào là tụ đề và tụ nào là tụ ngậm.
Nhìn chung, để phân biệt tụ đề và tụ ngậm một cách chính xác, bạn nên kết hợp nhiều yếu tố như chức năng, kích thước, thông số điện dung và vị trí đấu trong mạch điện. Việc nhận biết đúng loại tụ sẽ giúp bạn sửa chữa thiết bị nhanh hơn và tránh thay nhầm linh kiện.
Bảng thông số tụ đề và tụ ngậm theo thiết bị
Trong quá trình sửa chữa hoặc thay thế tụ điện cho các thiết bị như quạt điện hay máy bơm nước, việc xác định đúng thông số tụ đề và tụ ngậm là rất quan trọng. Mỗi loại thiết bị sẽ sử dụng tụ điện với điện dung khác nhau để đảm bảo động cơ khởi động dễ dàng và vận hành ổn định. Dưới đây là bảng thông số tham khảo của tụ đề và tụ ngậm theo từng thiết bị phổ biến, giúp bạn dễ dàng lựa chọn đúng loại tụ khi cần thay thế.
| Thiết bị | Tụ đề | Tụ ngậm |
| Quạt bàn | không dùng | 1.5 – 2.5 µF |
| Máy bơm 125W | 20 – 40 µF | 6 – 10 µF |
| Máy bơm 750W | 80 – 120 µF | 25 – 40 µF |
Bảng thông số trên giúp bạn nhanh chóng ước lượng loại tụ phù hợp với từng thiết bị, đặc biệt khi cần kiểm tra hoặc thay tụ trong quá trình sửa chữa. Tuy nhiên, để đảm bảo độ chính xác, bạn vẫn nên đối chiếu với thông số ghi trên tụ cũ hoặc thông tin kỹ thuật của nhà sản xuất trước khi thay thế. Điều này giúp thiết bị hoạt động ổn định, tránh tình trạng motor chạy yếu, nóng hoặc nhanh hỏng.
Sai lầm phổ biến khi thay tụ điện
Trong quá trình sửa chữa các thiết bị điện như quạt điện, máy bơm nước hoặc động cơ 1 pha, việc thay tụ điện là thao tác khá phổ biến. Tuy nhiên, nếu không nắm rõ chức năng và thông số kỹ thuật của từng loại tụ, nhiều người rất dễ mắc phải những sai lầm khi thay thế. Những lỗi này tuy nhỏ nhưng có thể khiến thiết bị hoạt động kém hiệu quả, motor nhanh nóng hoặc làm giảm tuổi thọ của động cơ.
Một trong những sai lầm phổ biến khi thay tụ điện là nhầm lẫn giữa tụ đề và tụ ngậm. Hai loại tụ này có chức năng hoàn toàn khác nhau trong động cơ. Nếu thay nhầm, động cơ có thể không khởi động được hoặc chạy rất yếu. Ngoài ra, motor cũng có thể nhanh bị nóng do hoạt động sai chế độ, khiến thiết bị vận hành không ổn định, dễ rung hoặc phát ra tiếng ồn trong quá trình sử dụng.
Một lỗi khác cũng thường gặp là chọn sai điện dung của tụ điện. Ví dụ, một chiếc quạt điện sử dụng tụ 1.5 µF nhưng khi thay lại dùng tụ 3 µF. Trong trường hợp này, quạt có thể chạy mạnh hơn trong thời gian đầu, nhưng motor sẽ phải làm việc quá tải. Điều này khiến động cơ nóng nhanh hơn và dễ bị giảm tuổi thọ nếu sử dụng lâu dài.
Ngoài ra, nhiều người còn chọn sai điện áp của tụ điện khi thay thế. Chẳng hạn, thay tụ 250V cho tụ 450V có thể khiến tụ không chịu được điện áp làm việc của thiết bị. Kết quả là tụ nhanh bị hỏng, bị phồng sau một thời gian sử dụng. Trong một số trường hợp, tụ điện còn có thể bị nổ nếu tiếp tục sử dụng lâu dài, gây nguy hiểm cho thiết bị và người dùng.
Nhìn chung, để tránh những sai sót trên, khi thay tụ điện bạn nên kiểm tra đúng loại tụ, đúng điện dung và đúng điện áp ghi trên tụ cũ hoặc thông số của thiết bị. Việc lựa chọn đúng tụ không chỉ giúp thiết bị hoạt động ổn định mà còn đảm bảo an toàn và kéo dài tuổi thọ của động cơ.
Cách kiểm tra tụ đề và tụ ngậm khi thiết bị không hoạt động
Khi các thiết bị điện như quạt, máy bơm nước hoặc động cơ điện không hoạt động bình thường, tụ điện thường là một trong những linh kiện cần kiểm tra đầu tiên. Sau một thời gian sử dụng, tụ điện có thể bị giảm điện dung, hỏng hoặc mất khả năng tích điện. Điều này khiến động cơ khởi động khó, chạy yếu hoặc không hoạt động.
Dấu hiệu tụ ngậm bị hỏng
Trong quá trình sử dụng, tụ ngậm có thể bị giảm điện dung hoặc hỏng hoàn toàn. Khi đó, thiết bị thường xuất hiện một số dấu hiệu dễ nhận biết như:
- Quạt quay yếu hơn bình thường dù vẫn có điện cấp vào.
- Motor phát ra tiếng kêu nhưng không quay, đặc biệt khi vừa bật nguồn.
- Máy bơm nước khởi động khó, phải mồi nhiều lần mới chạy.
- Thiết bị chạy chậm bất thường, không đạt được tốc độ như trước.
Những dấu hiệu này thường cho thấy tụ ngậm đã bị giảm điện dung hoặc không còn hoạt động hiệu quả. Trong nhiều trường hợp, chỉ cần thay tụ mới đúng thông số là thiết bị có thể hoạt động bình thường trở lại.
Kiểm tra tụ bằng đồng hồ vạn năng
Để xác định chính xác tụ điện có bị hỏng hay không, bạn có thể sử dụng đồng hồ vạn năng để đo điện dung của tụ. Đây là cách kiểm tra khá đơn giản và được nhiều thợ điện sử dụng.
Bước 1: Ngắt nguồn điện và xả điện trong tụ
Trước khi kiểm tra, bạn cần tắt nguồn điện của thiết bị để đảm bảo an toàn. Sau đó, dùng tua vít hoặc điện trở để xả hết điện còn lại trong tụ, tránh nguy cơ bị điện giật.
Bước 2: Chọn thang đo điện dung trên đồng hồ
Chuyển đồng hồ vạn năng sang thang đo điện dung (µF). Nếu đồng hồ không có thang đo điện dung, bạn có thể sử dụng thang đo điện trở để kiểm tra sơ bộ.
Bước 3: Đo giá trị điện dung của tụ
Đặt hai đầu que đo vào hai cực của tụ điện. Quan sát giá trị hiển thị trên đồng hồ và so sánh với thông số µF được in trên thân tụ.
Nếu giá trị đo được thấp hơn nhiều so với thông số ban đầu, hoặc đồng hồ không hiển thị giá trị ổn định, rất có thể tụ điện đã bị hỏng hoặc bị suy giảm điện dung. Trong trường hợp này, bạn nên thay tụ mới để thiết bị hoạt động ổn định trở lại.
Tụ đề và tụ ngậm đều là những linh kiện quan trọng trong các thiết bị sử dụng động cơ điện 1 pha như quạt điện, máy bơm nước hay máy nén. Mỗi loại tụ đảm nhận một chức năng riêng: tụ đề giúp động cơ khởi động dễ dàng, còn tụ ngậm duy trì hoạt động ổn định trong suốt quá trình vận hành.
Việc hiểu rõ đặc điểm và cách phân biệt hai loại tụ này sẽ giúp bạn kiểm tra, sửa chữa thiết bị chính xác hơn. Đồng thời, khi thay tụ điện, cần lựa chọn đúng loại, đúng điện dung và điện áp để đảm bảo thiết bị hoạt động ổn định, an toàn và bền bỉ hơn.
