Thiết kế điện nước nhà ở là khâu then chốt trong danh mục thi công xây dựng giúp vận hành ngôi nhà trơn tru và bền bỉ theo thời gian. Tại Xây dựng Hùng Anh, chúng tôi không chỉ vẽ ra những đường dây hay đường ống mà còn kiến tạo một hệ thống huyết mạch an toàn, hiệu quả và tối ưu hóa chi phí đầu tư.
Sự kết hợp giữa kiến thức chuyên môn sâu và thực tế thi công giúp mỗi bản vẽ của chúng tôi giải quyết triệt để các vấn đề hóc búa về điện năng và thủy lực. Bài viết này sẽ cung cấp cái nhìn toàn diện từ tiêu chuẩn kỹ thuật đến quy trình triển khai chuyên nghiệp dành cho mọi gia chủ.
Tầm quan trọng của thiết kế điện nước nhà ở
Bố trí điện nước công trình khoa học giúp bạn tránh được những rủi ro tiềm ẩn như chập cháy điện hay rò rỉ nước ngầm trong tường. Một sơ đồ chuẩn xác ngay từ đầu giúp việc bảo trì sau này trở nên dễ dàng, không cần đục phá kết cấu bê tông gây hư hại ngôi nhà.
Đảm bảo an toàn tuyệt đối cho người sử dụng
Hệ thống điện được tính toán kỹ sẽ loại bỏ tình trạng quá tải gây chảy nhựa lớp cách điện. Việc lắp đặt các thiết bị bảo vệ như CB chống giật (RCBO) là bắt buộc trong tiêu chuẩn của Hùng Anh để bảo vệ tính mạng con người khi có sự cố dòng rò. Chúng tôi đặc biệt chú trọng đến hệ thống tiếp địa, đảm bảo điện trở đất luôn dưới 4Omega cho các thiết bị công suất lớn. Mọi chỉ số cần được đưa vào bản thiết kế nhà trọn gói ngay từ ban đầu
Tối ưu hóa công năng và tính thẩm mỹ không gian
Việc xác định vị trí ổ cắm, công tắc dựa trên thói quen sinh hoạt giúp cuộc sống tiện nghi hơn rất nhiều. Đường ống nước được tính toán đi ngầm trong hộp kỹ thuật khéo léo, đảm bảo không làm ảnh hưởng đến thẩm mỹ của kiến trúc nội thất. Mọi chi tiết từ đèn chiếu sáng đến thiết bị vệ sinh đều được đồng bộ hóa hoàn hảo với công năng sử dụng thực tế.
Tiêu chuẩn kỹ thuật trong sơ đồ điện dân dụng
Bản vẽ cơ điện phải tuân thủ nghiêm ngặt các quy định về an toàn điện lực dân dụng Việt Nam. Chúng tôi sử dụng các công thức tính toán dòng điện thực tế dựa trên công suất tiêu thụ của từng phòng để đưa ra phương án đi dây hợp lý nhất.
đi hệ thống ống nước âm
Cách tính công suất tải và chọn tiết diện dây dẫn
Chúng tôi áp dụng công thức P=U.I.cos (phi) để xác định cường độ dòng điện tiêu chuẩn cho từng khu vực. Với các thiết bị như điều hòa 12000 BTU, dây dẫn cần đạt tối thiểu 2.5mm^2 để đảm bảo độ sụt áp dưới 3%. Đối với trục chính lên các tầng, Hùng Anh thường sử dụng cáp đồng 2*10mm^2 hoặc lớn hơn tùy vào tổng tải thực tế của công trình.
Phân chia lộ điện và lắp đặt tủ điện tầng
Việc tách riêng lộ chiếu sáng và lộ ổ cắm là nguyên tắc bất di bất dịch trong kỹ thuật của chúng tôi. Tủ phân phối tại mỗi tầng phải được đặt ở vị trí dễ tiếp cận, độ cao cách sàn $1.5m$ để thuận tiện thao tác khi gặp sự cố. Mỗi phòng chức năng đều có Aptomat riêng giúp khoanh vùng hỏng hóc mà không ảnh hưởng đến sinh hoạt của các khu vực khác trong nhà.
Giải pháp cấp thoát nước bền vững cho công trình
Hệ thống kỹ thuật công trình về nước cần đảm bảo áp lực đều tại mọi vòi sen và khả năng thoát thải nhanh chóng. Chúng tôi sử dụng phần mềm mô phỏng thủy lực để tính toán đường kính ống sao cho tối ưu nhất giữa lưu lượng và áp suất tĩnh.

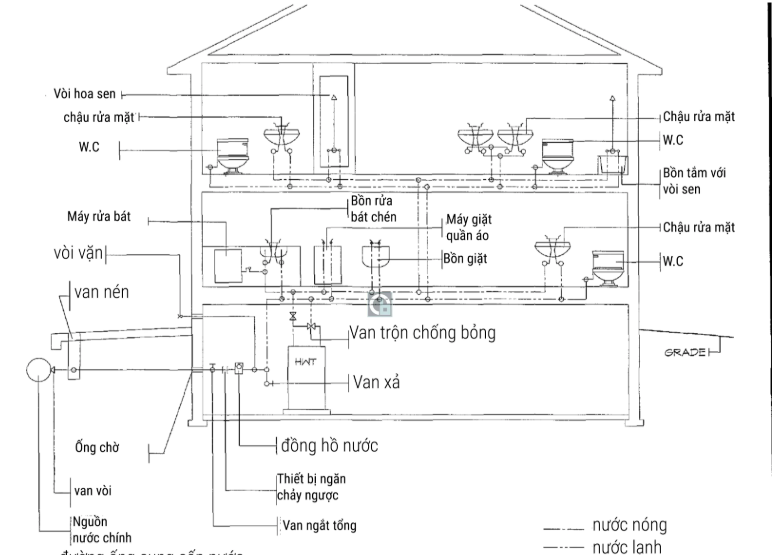

Thiết kế hệ thống cấp nước sạch và áp lực dòng chảy
Áp lực nước tại vòi sen cần đạt tối thiểu $0.5$ bar để mang lại trải nghiệm sử dụng tốt nhất cho gia chủ. Trong trường hợp bể nước đặt thấp, Hùng Anh sẽ tư vấn lắp đặt bơm tăng áp biến tần để giữ áp suất ổn định và tiết kiệm điện năng. Đường ống cấp nước nóng luôn ưu tiên sử dụng ống PPR chịu nhiệt loại PN20 để tránh tình trạng nứt vỡ do giãn nở nhiệt.
Kỹ thuật thoát nước thải và xử lý mùi hôi triệt để
Một sai lầm phổ biến là đặt ống thoát nằm ngang quá dốc hoặc quá phẳng, gây tích tụ cặn bẩn dẫn đến tắc nghẽn. Độ dốc lý tưởng mà chúng tôi áp dụng là từ $2\%$ đến $4\%$. Đặc biệt, hệ thống thông hơi trục dọc phải được đưa lên cao quá mái để giải phóng khí gas từ bể phốt, ngăn chặn triệt để mùi hôi quay ngược lại các phòng vệ sinh qua bẫy nước.
Quy trình thực hiện bản vẽ cơ điện tại Hùng Anh
Sơ đồ điện nước dân dụng được thực hiện qua các bước chặt chẽ để đảm bảo không có sai sót khi triển khai thực tế. Đội ngũ kỹ sư của Xây dựng Hùng Anh luôn làm việc trực tiếp với gia chủ để nắm bắt mọi yêu cầu dù là nhỏ nhất.
Khảo sát nhu cầu và lập sơ đồ nguyên lý
Chúng tôi bắt đầu bằng việc liệt kê danh mục thiết bị điện tử, điện lạnh mà gia đình dự kiến sử dụng. Từ đó, một bản sơ đồ nguyên lý tổng thể sẽ được phác thảo, thể hiện cách kết nối từ nguồn cấp đến các thiết bị cuối. Đây là xương sống của toàn bộ hệ thống giúp kiểm soát logic vận hành một cách khoa học nhất.
Triển khai mặt bằng bố trí và chi tiết lắp đặt

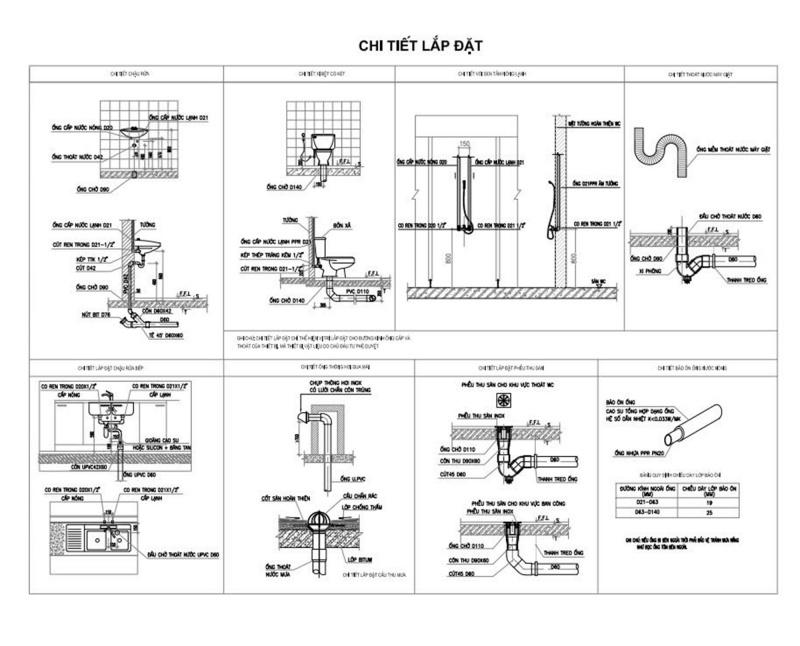

Dựa trên sơ đồ nguyên lý, kỹ sư sẽ thể hiện vị trí lắp đặt cụ thể trên mặt bằng kiến trúc. Các bản vẽ chi tiết về cách lắp đặt bồn cầu, chậu rửa hay lắp đặt đèn âm trần sẽ được cung cấp đầy đủ. Điều này giúp đội thợ thi công tại hiện trường thực hiện chính xác đến từng milimet, tránh việc phải sửa chữa sau khi đã hoàn thiện mặt trát.
Bảng giá thiết kế và vật tư điện nước mới nhất
Dưới đây là bảng tổng hợp báo giá thi công điện nước nhà ở tham khảo cho các hạng mục thiết kế và vật tư tiêu chuẩn được Xây dựng Hùng Anh tin dùng:
| Hạng mục / Vật tư | Quy cách / Thương hiệu | Đơn giá tham khảo |
| Thiết kế điện nước | Hồ sơ kỹ thuật thi công | 30.000 – 50.000 đ/m2 |
| Dây điện đơn | Cadisun 2.5mm2 | 8.500 đ/m |
| Ống nước PPR | Tiền Phong PN10 – Phi 25 | 28.000 đ/m |
| Aptomat (MCB) | Panasonic 20A – 6kA | 95.000 đ/cái |
| Ống thoát PVC | Tiền Phong C2 – Phi 110 | 115.000 đ/m |
Ghi chú: Đơn giá thực tế có thể thay đổi tùy thuộc vào biến động thị trường và độ phức tạp của kiến trúc công trình.
Lưu ý sống còn khi thi công điện nước thực tế
Hệ thống tiếp địa là phần thường bị cắt giảm để tiết kiệm chi phí nhưng lại là rào chắn an toàn cuối cùng. Ngoài ra, việc thử áp đường ống nước ở áp suất $10$ bar trong vòng 24 giờ trước khi cán nền là bắt buộc. Hồ sơ hoàn công điện nước phải được lưu trữ cẩn thận, vì đó chính là “bản đồ” giúp bạn xử lý mọi sự cố hoặc cải tạo nhà sau này một cách an toàn nhất.
Xây dựng Hùng Anh luôn sẵn sàng đồng hành cùng bạn để kiến tạo những hệ thống điện nước đạt chuẩn khách sạn 5 sao ngay tại ngôi nhà của mình. Đừng để những sai lầm nhỏ trong thiết kế gây ra những phiền toái lớn trong tương lai. Hãy liên hệ với chúng tôi để được khảo sát và tư vấn giải pháp tối ưu nhất cho không gian sống của bạn.
